📖 معرفی محصول و توضیح کامل انکودر

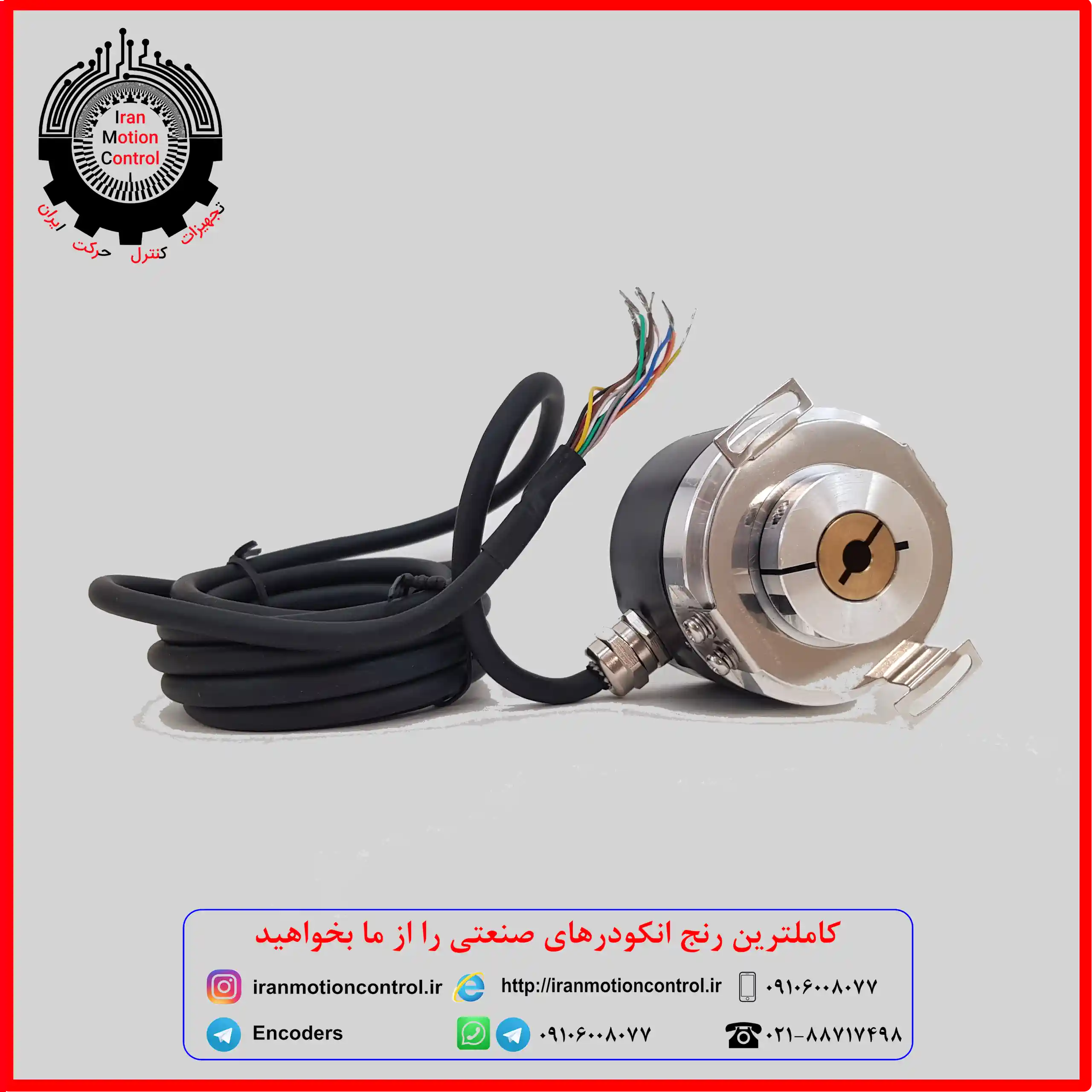

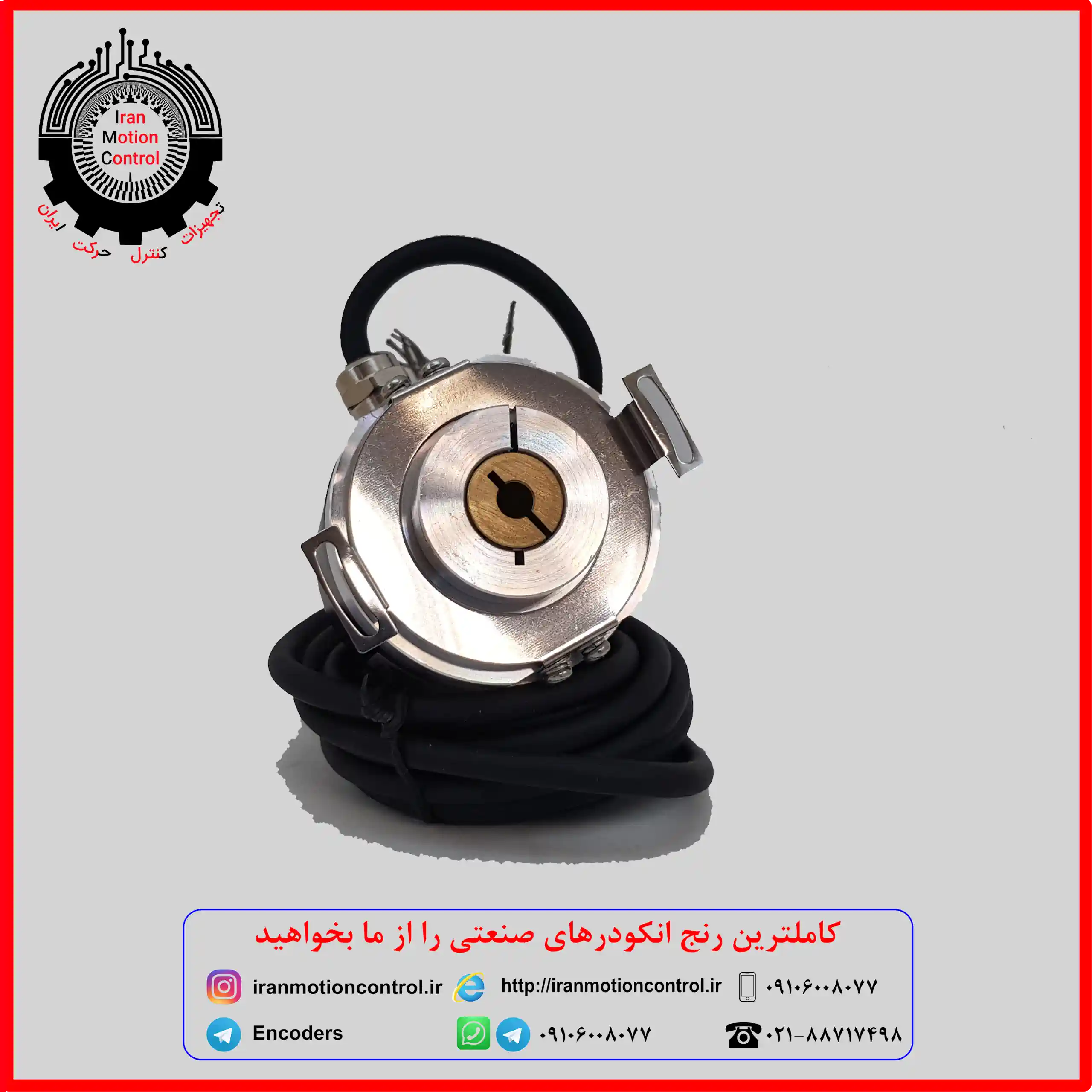

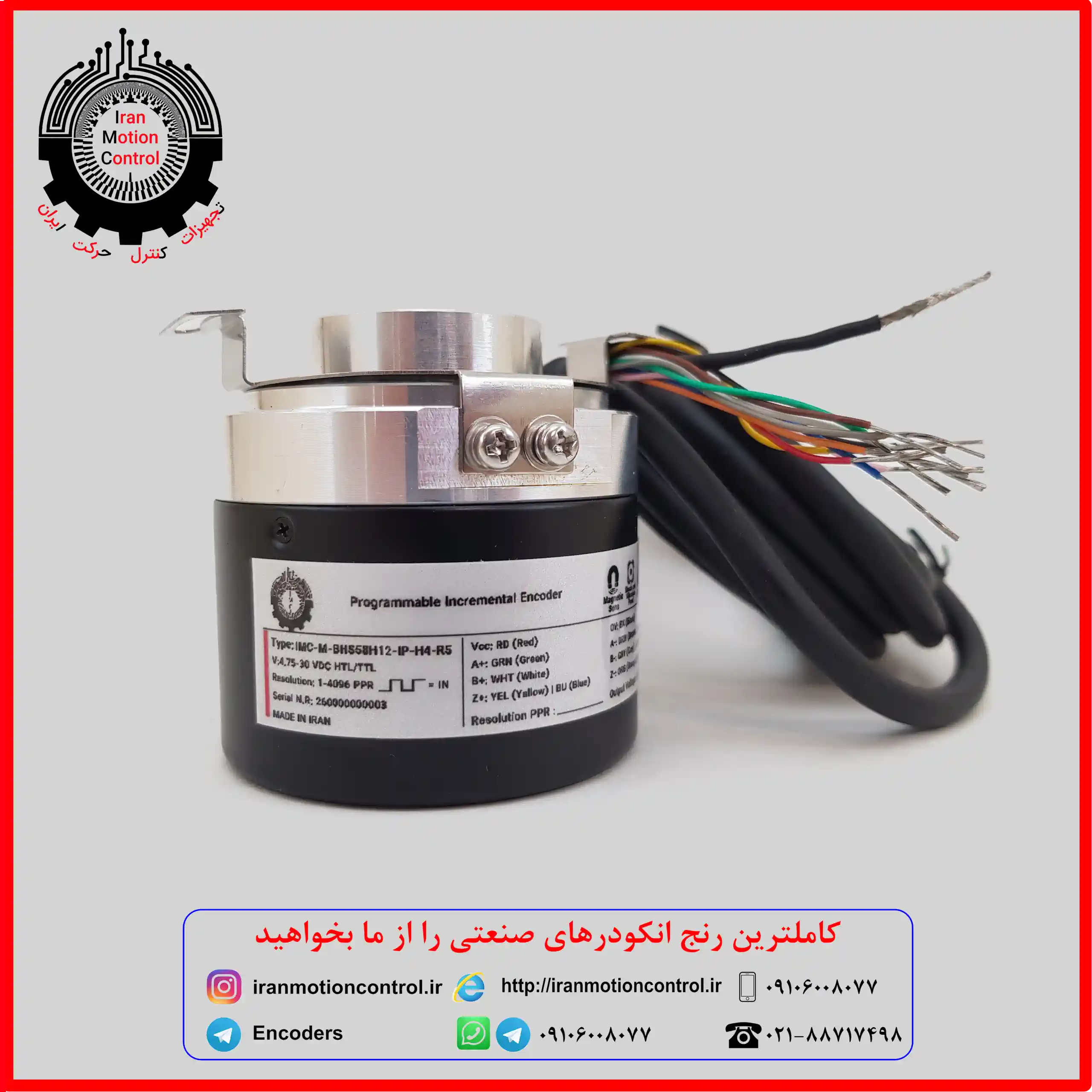

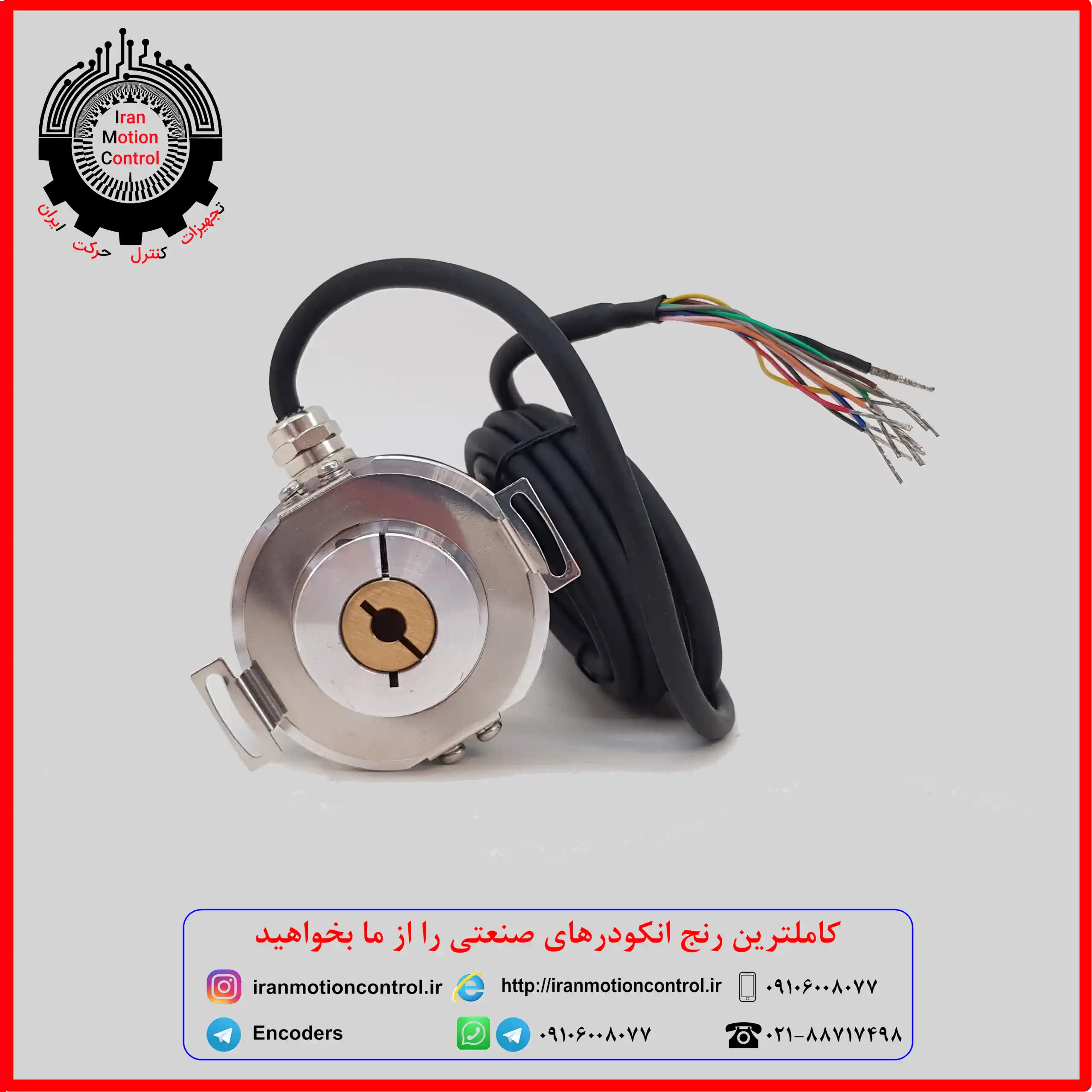

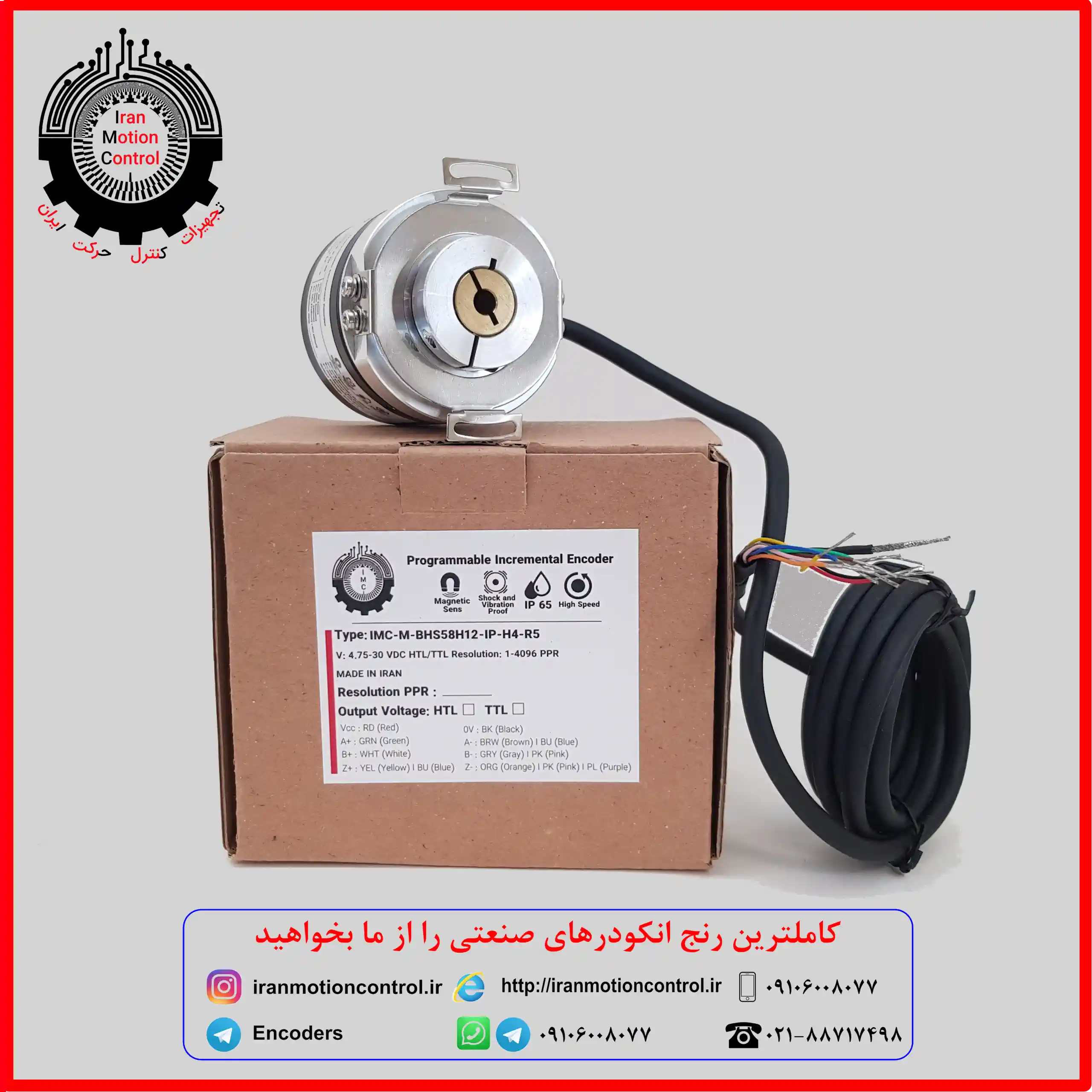

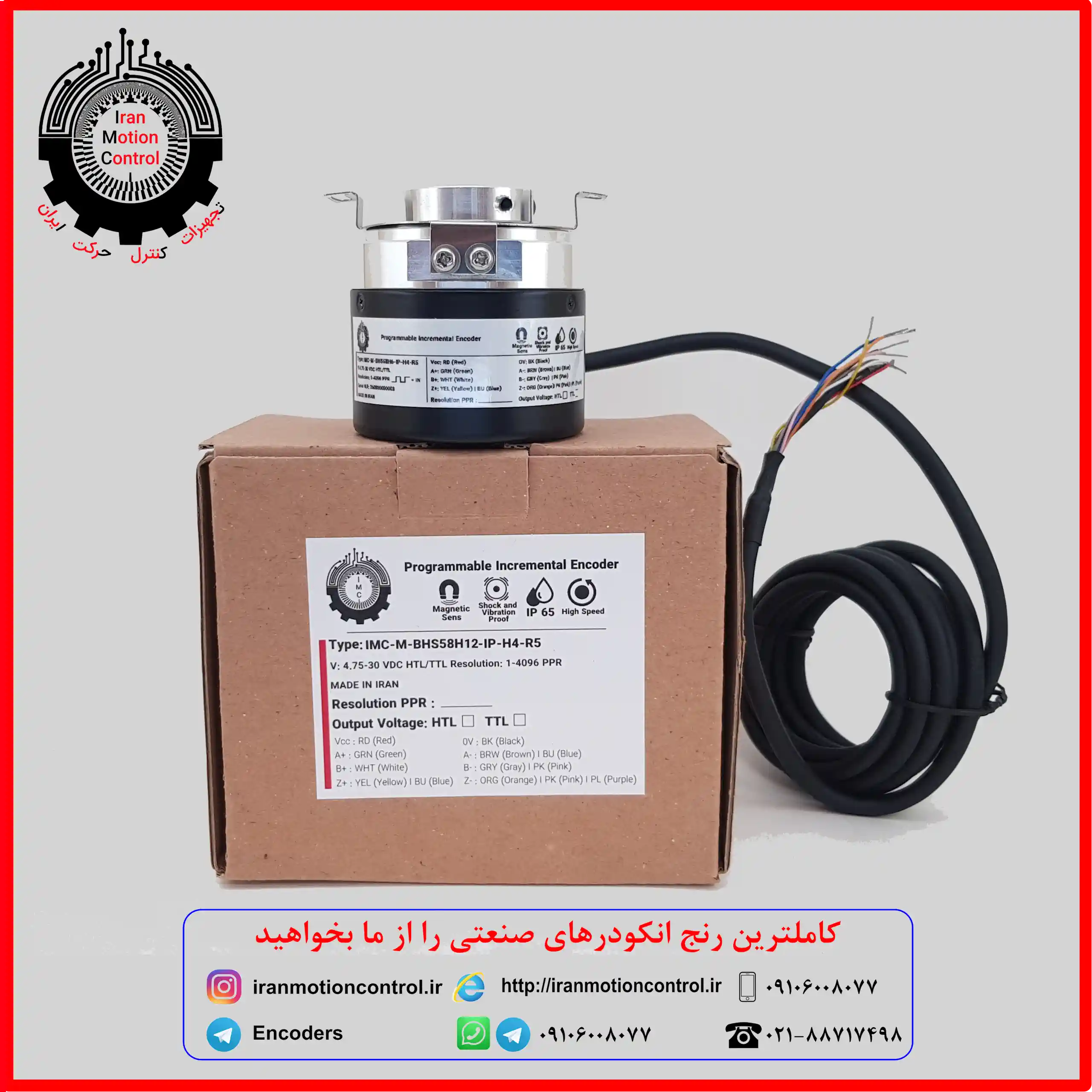

انکودر IMC-M-BHS58H12-IP-H4-R5 یکی از مدل‌های حرفه‌ای در دسته Incremental Programmable Encoders است که امکان تغییر رزولوشن در بازه 1 تا 4096 پالس را برای کاربر فراهم می‌کند. این دستگاه با Hollow Shaft 12mm طراحی شده و به لطف خروجی HTL (High Threshold Logic – Push-Pull) در محیط‌های صنعتی با نویز بالا بسیار قابل اعتماد است.

اصطلاحات فنی مانند Signal Level, Noise Immunity و Data Integrity به‌خوبی این انکودر را توصیف می‌کنند؛ چرا که دقت بالای انتقال سیگنال را در کنار مقاومت در شرایط سخت صنعتی تضمین می‌کند.

نحوه تست انکدر چگونه یک روتاری انکودر مناسب انتخاب کنیم؟ نحوه انتخاب انکودر نحوه سیم بندی اینکودر خروجی اینکودر ابسولوت رزولوشن انکودر انواع خروجی اینکدر لیست قیمت انکودر سیگنال خروجی انکودر

📝 مقاله کوتاه: تفاوت انکودر هالو شفت و سولید شفت

انکودرها معمولاً در دو دسته اصلی از نظر نوع شفت تقسیم می‌شوند:

• هالو شفت (Hollow Shaft Encoder)
  این مدل به‌طور مستقیم روی شفت موتور یا گیربکس نصب می‌شود. نصب راحت‌تر است و فضای کمتری اشغال می‌کند. برای جاهایی که محدودیت فضا وجود دارد (مثل آسانسورها) بسیار کاربردی است.

• سولید شفت (Solid Shaft Encoder)
  این نوع شفت یک محور توپر دارد که با کوپلینگ به شفت موتور متصل می‌شود. دقت بالاتری در انتقال حرکت دارد و معمولاً در ماشین‌آلات CNC یا دستگاه‌هایی که نیاز به هم‌محوری دقیق دارند استفاده می‌شود.

🔹 به طور خلاصه: هالو شفت = نصب راحت + صرفه‌جویی در فضا | سولید شفت = هم‌محوری دقیق + استحکام بیشتر.

نحوه تست انکدر چگونه یک روتاری انکودر مناسب انتخاب کنیم؟ نحوه انتخاب انکودر نحوه سیم بندی اینکودر خروجی اینکودر ابسولوت رزولوشن انکودر انواع خروجی اینکدر لیست قیمت انکودر سیگنال خروجی انکودر

⚡ بخش علمی: تفاوت انکودر مطلق (Absolute) و افزایشی (Incremental)

یکی از مباحث کلیدی در دنیای Rotary Encoders، انتخاب بین مدل‌های افزایشی و مطلق است:

• Incremental Encoder: سیگنال پالس تولید می‌کند و موقعیت نسبی را نشان می‌دهد. بعد از قطع برق، اطلاعات از بین می‌رود و برای شروع باید دوباره مرجع‌گیری شود (Homing Required).

• Absolute Encoder: موقعیت دقیق شفت را حتی بعد از قطع و وصل مجدد برق ذخیره می‌کند. بنابراین در پروژه‌هایی که Position Retention اهمیت دارد (مثل رباتیک یا سروو موتورهای دقیق)، بهترین انتخاب است.

• ✅ مزیت افزایشی: قیمت کمتر، مدار ساده‌تر، پاسخ سریع‌تر.

• ✅ مزیت مطلق: دقت بالاتر، عدم نیاز به مرجع‌گیری مجدد.

🔹 به زبان ساده: اگر سرعت و سادگی می‌خواهید، افزایشی؛ اگر امنیت موقعیت و دقت نیاز دارید، مطلق.

نحوه تست انکدر چگونه یک روتاری انکودر مناسب انتخاب کنیم؟ نحوه انتخاب انکودر نحوه سیم بندی اینکودر خروجی اینکودر ابسولوت رزولوشن انکودر انواع خروجی اینکدر لیست قیمت انکودر سیگنال خروجی انکودر

🛠 کاربردهای صنعتی

• اتوماسیون ماشین‌آلات صنعتی

• کنترل موتورهای الکتریکی با PLC

• سیستم‌های آسانسور و بالابر

• خطوط تولید مواد غذایی و بسته‌بندی

نحوه تست انکدر چگونه یک روتاری انکودر مناسب انتخاب کنیم؟ نحوه انتخاب انکودر نحوه سیم بندی اینکودر خروجی اینکودر ابسولوت رزولوشن انکودر انواع خروجی اینکدر لیست قیمت انکودر سیگنال خروجی انکودر

⚙️ ویژگی‌های فنی

ویژگی	مقدار
نوع انکودر	Incremental – Programmable
نوع شفت	Hollow Shaft – 12 mm
رزولوشن	1 تا 4096 پالس (قابل تنظیم)
خروجی	HTL (Push-Pull)
تغذیه	5 … 30 VDC
محل اتصال	کابل از کنار (H4)
قطر بدنه	58 میلی‌متر
درجه حفاظت	IP65



🤝 خدمات فروشگاه کنترل حرکت ایران

• گارانتی عملکردی یک‌ساله بر اساس سریال ساخت

• مشاوره رایگان انتخاب انکودر

• تأمین فوری از انبار

• ارائه مدل‌های جایگزین از برندهای Heidenhain, Baumer, Autonics, Omron

نحوه تست انکدر چگونه یک روتاری انکودر مناسب انتخاب کنیم؟ نحوه انتخاب انکودر نحوه سیم بندی اینکودر خروجی اینکودر ابسولوت رزولوشن انکودر انواع خروجی اینکدر لیست قیمت انکودر سیگنال خروجی انکودر

اطلاعات بیشتر و دانلود کاتالوگ

برای کسب اطلاعات بیشتر و مشاهده کاتالوگ انکودرهای IMC، می‌توانید فایل‌های زیر را دانلود کرده و مطالعه کنید:

راهنمای کد های انکودر های افزایشی IMC

راهنمای نصب و استفاده از انکودر های IMC

کاتالوگ فارسی انکودر های  IMC

همچنین رنگ بندی سیم های خروجی این انکودر به صورت زیر می باشد:
