📖 معرفی کلی و توضیح انکودر

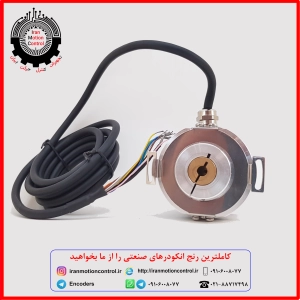

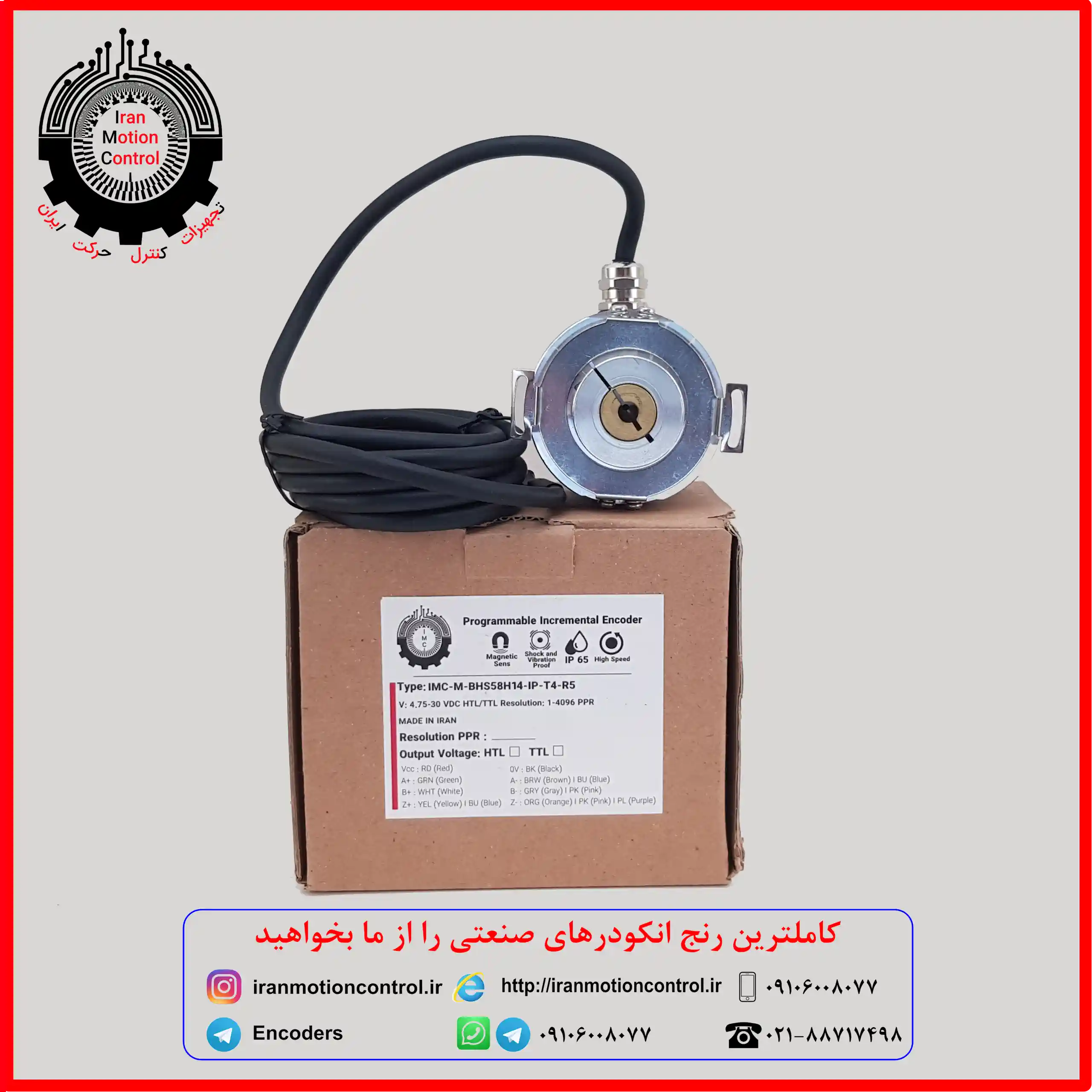

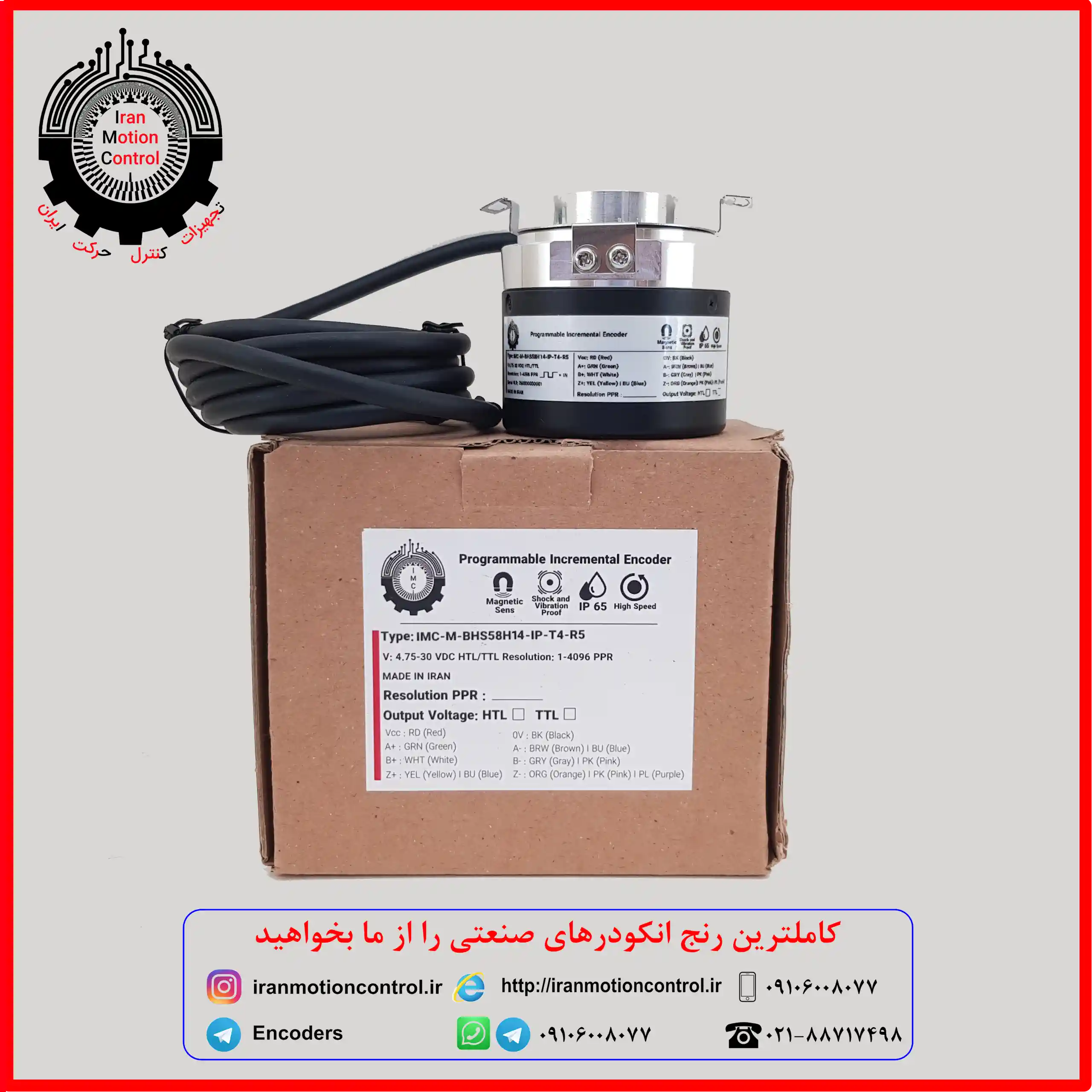

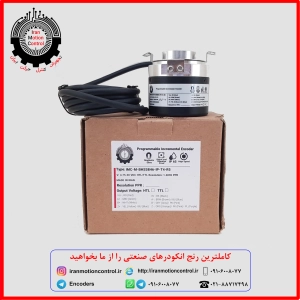

انکودر IMC-M-BHS58H14-IP-T4-R5 یک Programmable Incremental Encoder با شفت هالو 14 میلی‌متر است که امکان تنظیم رزولوشن از 1 تا 4096 Pulse per Revolution را دارد. خروجی TTL (RS422) باعث می‌شود سیگنال‌ها حتی در محیط‌های نویزی کارخانه‌ای پایدار منتقل شوند. این محصول برای پروژه‌های دقیق اتوماسیون و Motion Control Systems یک انتخاب اقتصادی و مطمئن است.

آموزش انکودر انکودر مغناطیسی اتصال انکودر به اینورتر انکودر چیست ویکی پدیا نحوه کنترل دور موتور با انکودر انکودر موتور نحوه انتخاب انکودر خروجی انکودر خروجی انکودر ابسولوت

📦 کاربرد در صنایع بسته‌بندی و چاپ

در خطوط تولید و بسته‌بندی، کنترل سرعت و دقت جابجایی مواد حیاتی است. یک Rotary Encoder مانند این مدل:

• موقعیت غلطک‌ها و شفت‌های ماشین بسته‌بندی را دقیق مانیتور می‌کند.

• در دستگاه‌های چاپ رول، حرکت یکنواخت کاغذ یا فیلم پلاستیک را تضمین می‌کند.

• با PLC یا Servo Drive همگام می‌شود تا خطای برش و چاپ به صفر برسد.

به زبان ساده، بدون انکودر در صنعت چاپ و بسته‌بندی، هیچ دقتی در سرعت و طول برش وجود نخواهد داشت.

آموزش انکودر انکودر مغناطیسی اتصال انکودر به اینورتر انکودر چیست ویکی پدیا نحوه کنترل دور موتور با انکودر انکودر موتور نحوه انتخاب انکودر خروجی انکودر خروجی انکودر ابسولوت

⚙️ ویژگی‌های فنی

ویژگی	مقدار
نوع انکودر	Incremental – Programmable
نوع شفت	Hollow Shaft – 14 mm
رزولوشن	1 تا 4096 پالس (قابل برنامه‌ریزی)
خروجی	TTL (RS422 – Differential)
تغذیه	5 … 30 VDC
محل اتصال	کابل از پایین (T4)
قطر بدنه	58 میلی‌متر
درجه حفاظت	IP65



🔑 نکات مهم در انتخاب

اگر دنبال انکودری هستید که هم برنامه‌ریزی رزولوشن داشته باشد و هم در محیط‌های نویزی عملکرد مطمئنی ارائه دهد، این مدل یکی از بهترین انتخاب‌هاست. مخصوصاً برای:

• ماشین‌آلات بسته‌بندی مواد غذایی 🍪

• دستگاه‌های چاپ رول 📰

• سیستم‌های برش اتوماتیک ✂️

آموزش انکودر انکودر مغناطیسی اتصال انکودر به اینورتر انکودر چیست ویکی پدیا نحوه کنترل دور موتور با انکودر انکودر موتور نحوه انتخاب انکودر خروجی انکودر خروجی انکودر ابسولوت

🤝 خدمات فروشگاه

• گارانتی عملکردی یک‌ساله

• مشاوره رایگان انتخاب انکودر

• تحویل سریع از انبار

• پشتیبانی و ارائه مدل‌های مشابه از برندهای Autonics, Omron, Sick, Heidenhain

آموزش انکودر انکودر مغناطیسی اتصال انکودر به اینورتر انکودر چیست ویکی پدیا نحوه کنترل دور موتور با انکودر انکودر موتور نحوه انتخاب انکودر خروجی انکودر خروجی انکودر ابسولوت

اطلاعات بیشتر و دانلود کاتالوگ

برای کسب اطلاعات بیشتر و مشاهده کاتالوگ انکودرهای IMC، می‌توانید فایل‌های زیر را دانلود کرده و مطالعه کنید:

راهنمای کد های انکودر های افزایشی IMC

راهنمای نصب و استفاده از انکودر های IMC

کاتالوگ فارسی انکودر های  IMC

همچنین رنگ بندی سیم های خروجی این انکودر به صورت زیر می باشد:
