📌 معرفی کلی محصول

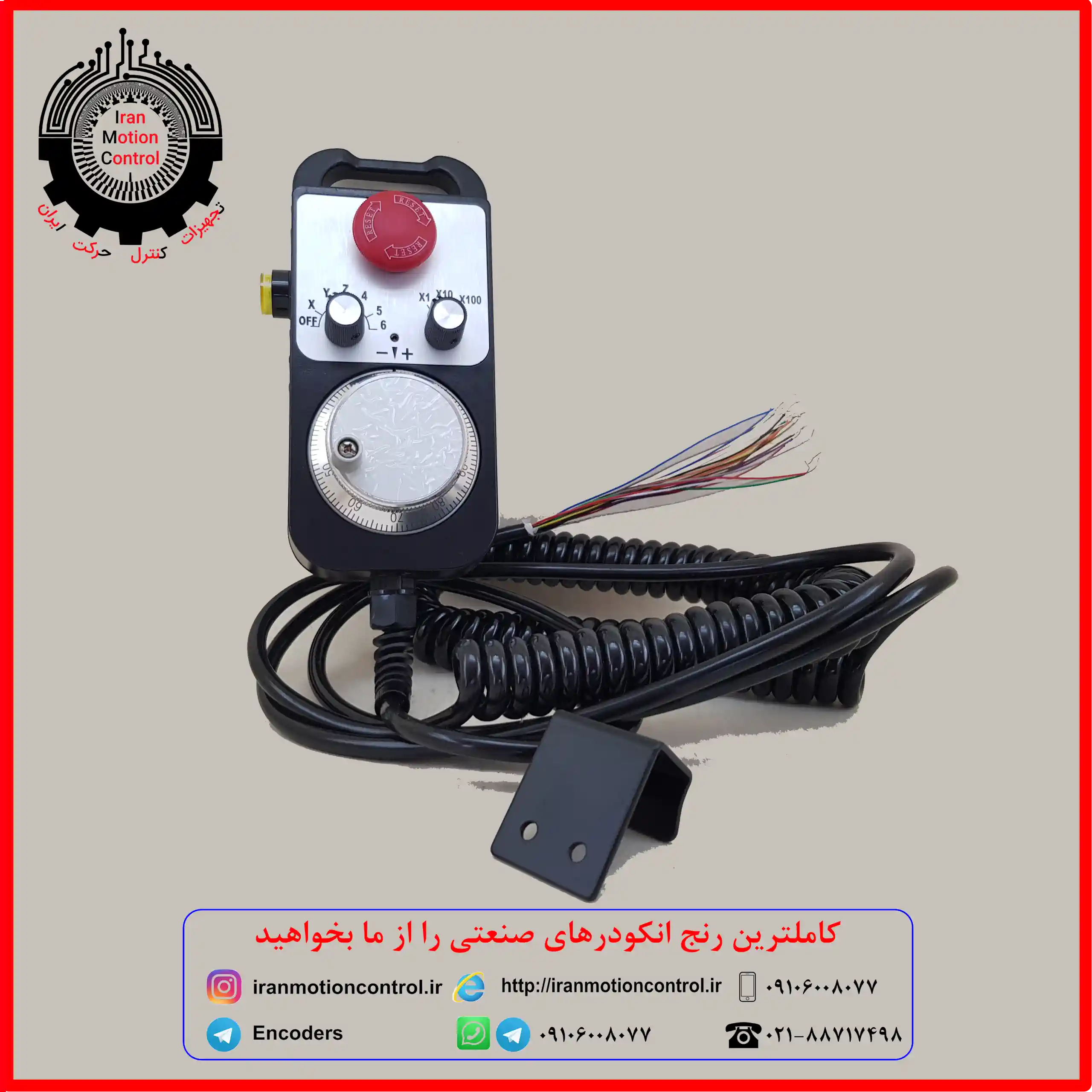

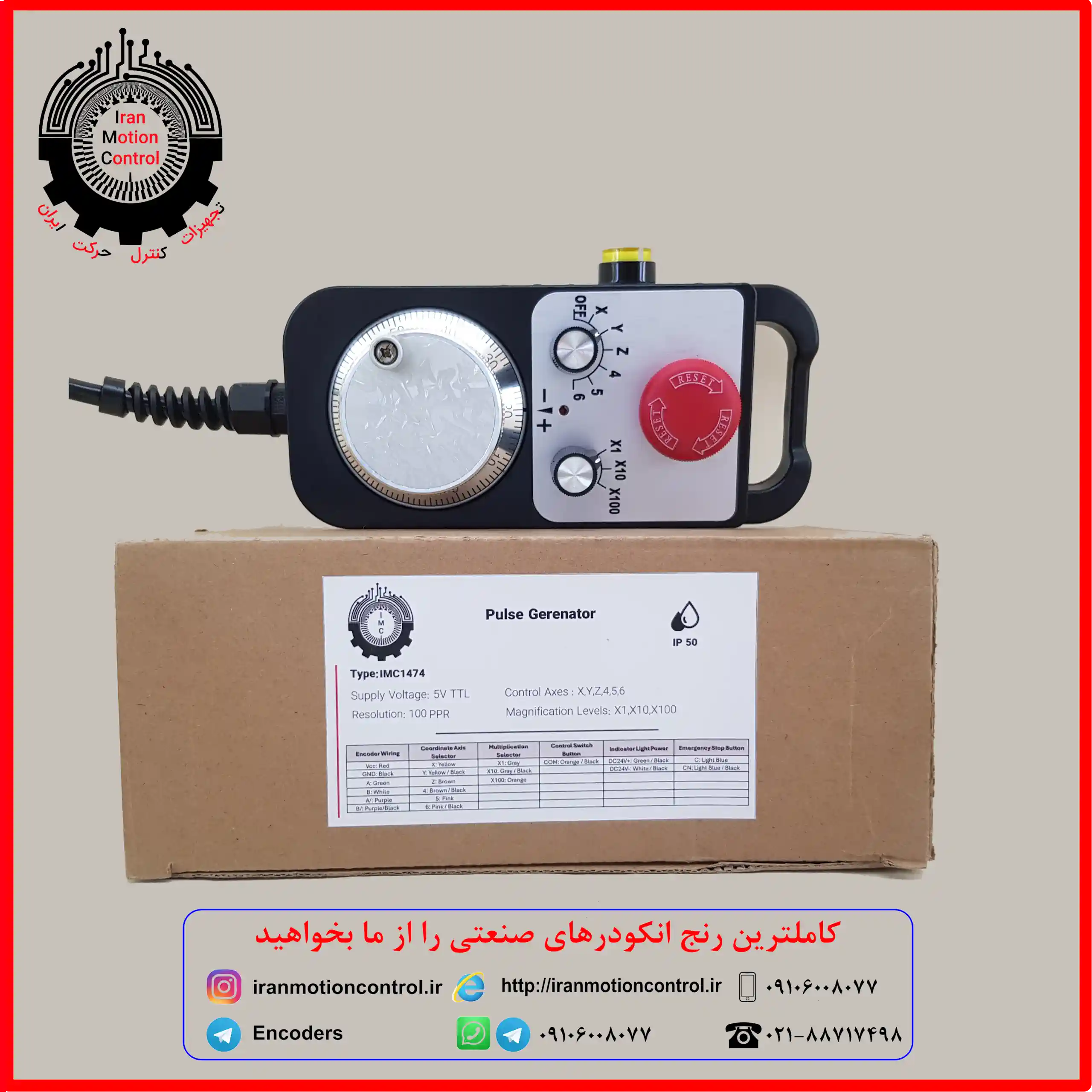

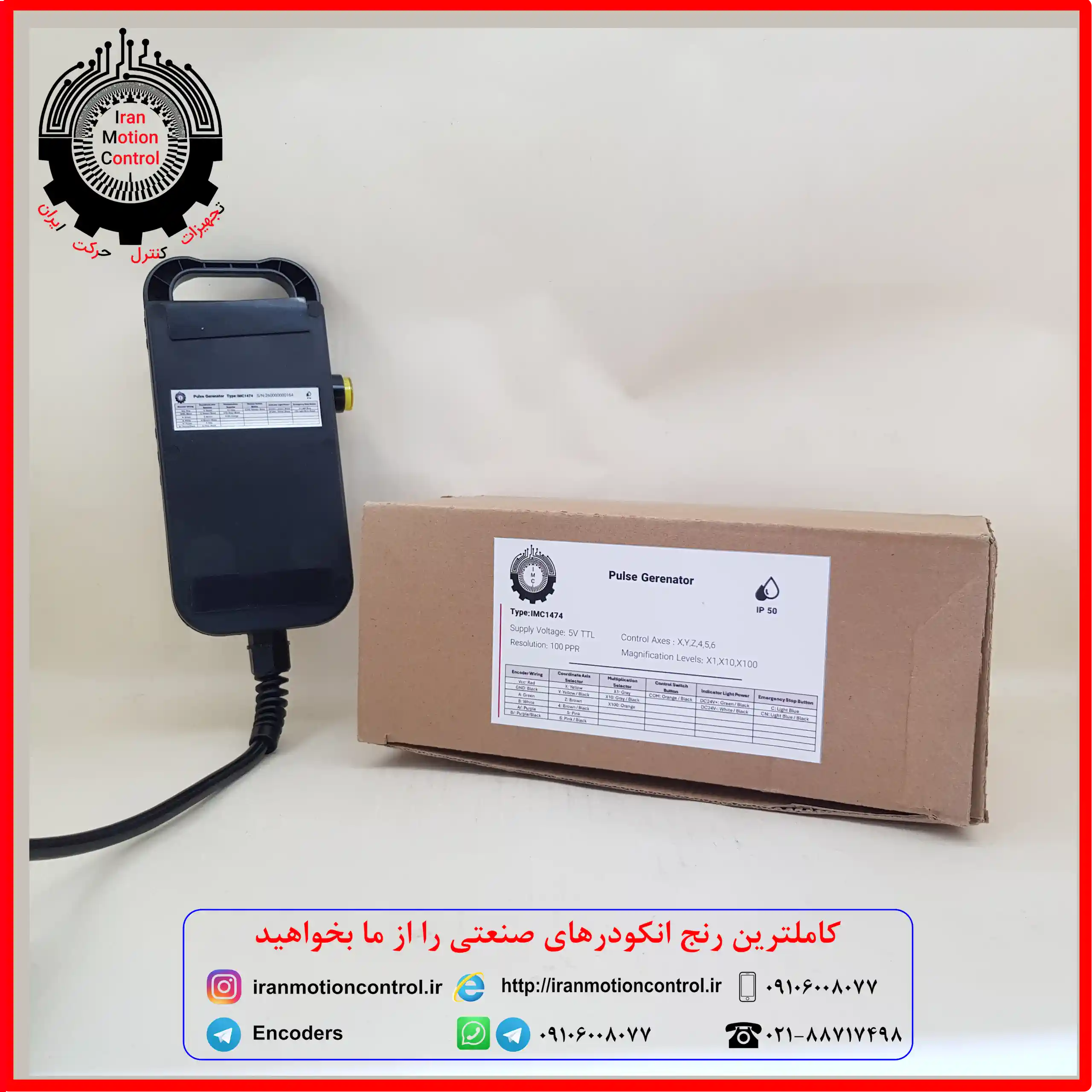

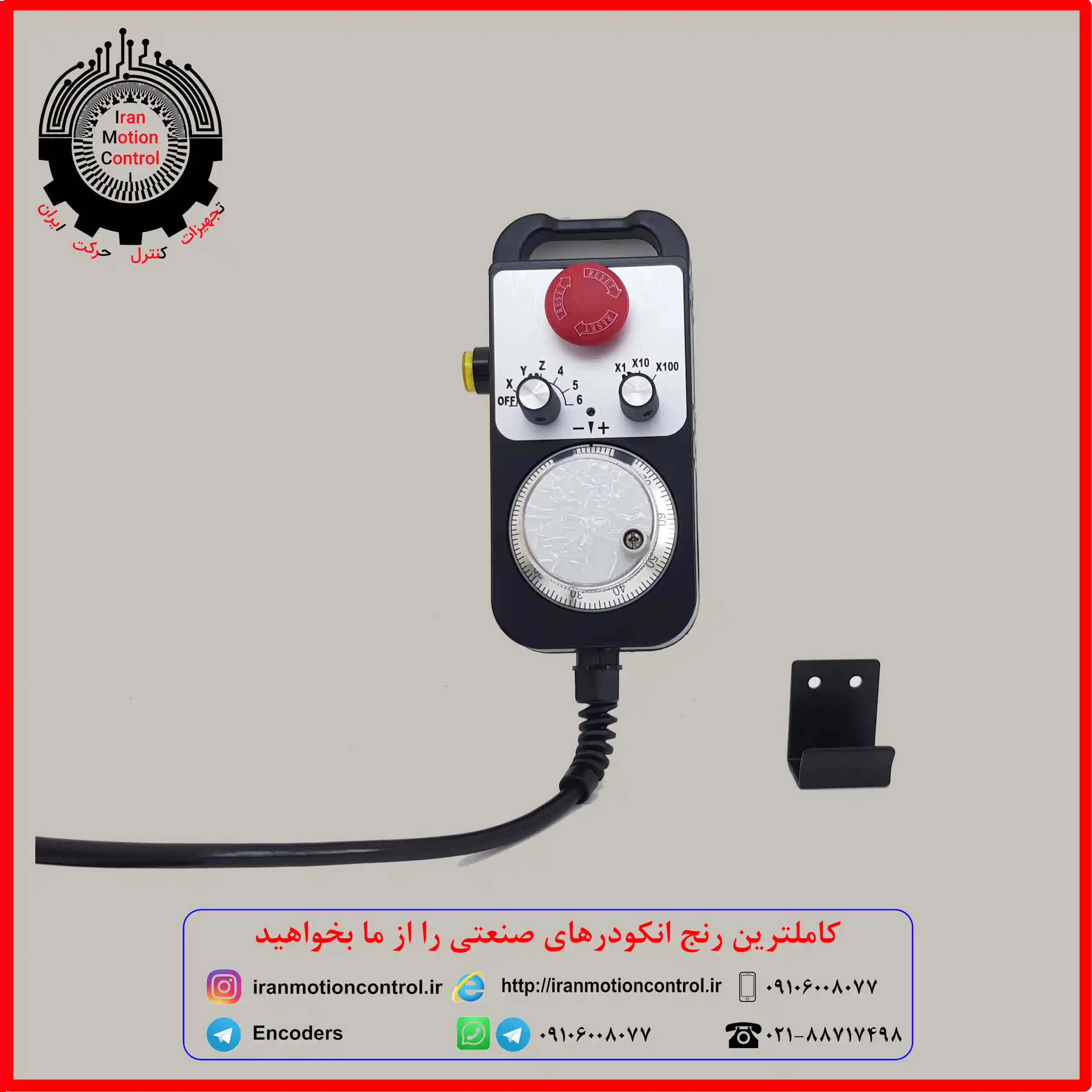

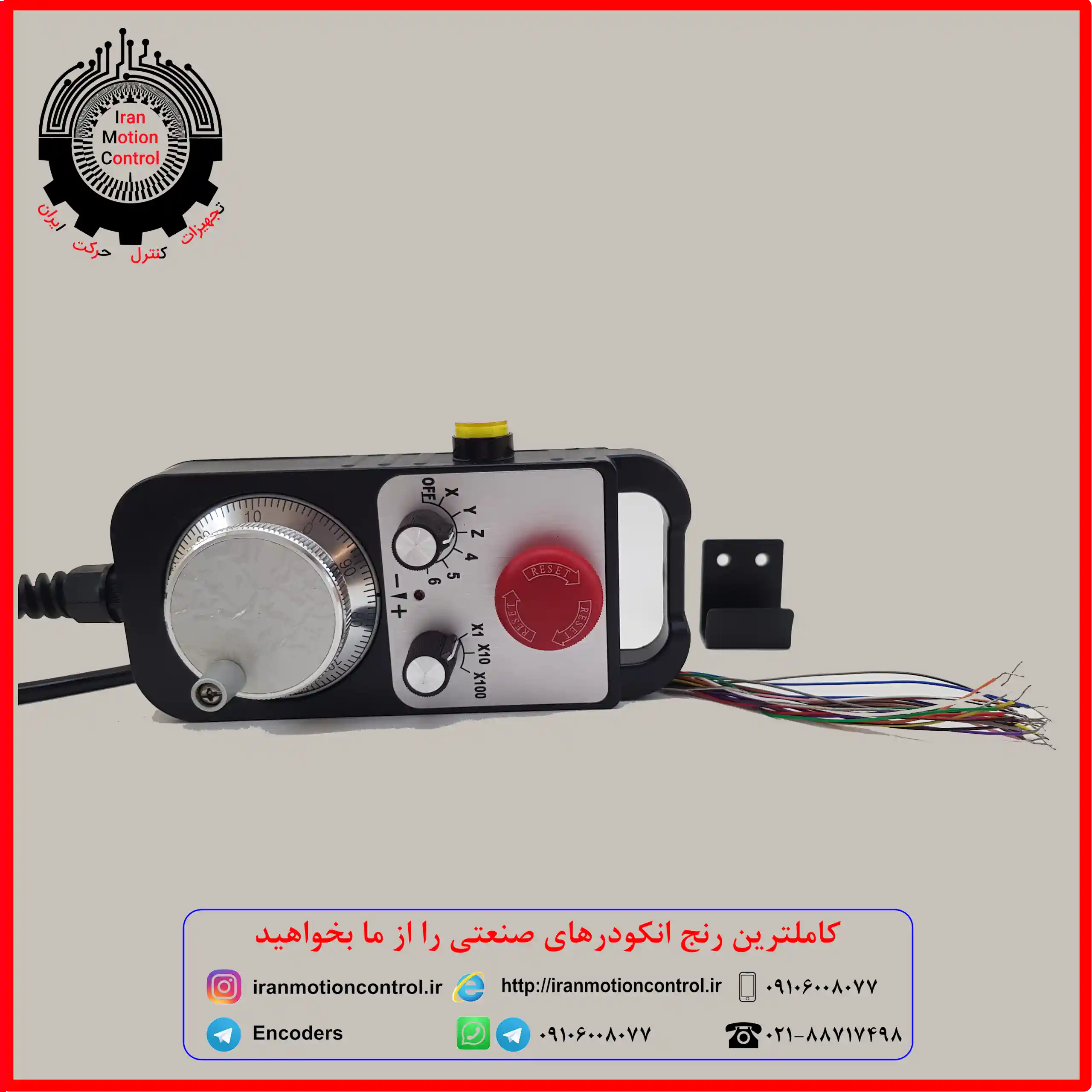

هندویل یا Pulse Generator مدل IMC1474 یکی از تجهیزات پرکاربرد در سیستم‌های کنترل عددی (CNC) و ماشین‌آلات صنعتی است. این دستگاه با ابعاد 142×74 میلی‌متر و طراحی ارگونومیک، به اپراتور امکان می‌دهد که حرکت محورهای ماشین را به صورت دستی و با دقت بالا تنظیم کند.

این مدل دارای رزولوشن 100 یا 25 پالس بر دور (PPR) بوده و با ولتاژهای ورودی 5V، 12V و 24V (±10%) سازگار است. خروجی به صورت Line Driver / Voltage Output طراحی شده که دقت و ایمنی سیگنال را در محیط‌های نویزی تضمین می‌کند.

هندویل CNC خرید پالس ژنراتور قیمت Pulse Generator Handwheel Encoder انکودر دستی CNC کنترل محور CNC هندویل اپراتوری Line Driver Handwheel IMC MPG Encoder

⚙️ ویژگی‌های فنی هندویل IMC1474

• 📏 ابعاد بدنه: 142 × 74 میلی‌متر

• 🔄 رزولوشن انتخابی: 25PPR / 100PPR

• 🔌 ولتاژ تغذیه: 5VDC / 12VDC / 24VDC

• 🔋 مصرف جریان: 80mA (Line)، 120mA (Voltage)

• ⚡ بیشینه فرکانس پاسخ‌دهی: 10kHz

• 🕑 زمان Rise/Fall: حدود 200ns

• 🌡 دمای کاری: 20- تا 85+ درجه سانتی‌گراد

• 💧 درجه حفاظت: IP50

• ⚙️ گزینه محورها: X, Y, Z, A یا ترکیب X, Y, Z, A, 5, 6

• 🔍 ضرایب بزرگ‌نمایی (Magnification Levels): ×1, ×10, ×100

• ⚖️ وزن خالص: 1100 گرم



🏭 کاربرد در صنایع مختلف

پالس ژنراتور IMC1474 به طور ویژه در ماشین‌آلات CNC، دستگاه‌های تراش، فرز، و مراکز ماشینکاری استفاده می‌شود.
اپراتور با استفاده از این هندویل می‌تواند محورهای دستگاه (X, Y, Z, A) را به صورت دستی حرکت دهد و به راحتی تنظیمات دقیق و ایمن را اعمال کند.

یکی از مزیت‌های مهم این مدل، قابلیت انتخاب ضریب حرکت (×1، ×10 یا ×100) است که به کاربر اجازه می‌دهد سرعت و دقت حرکت را مطابق نیاز کنترل کند.

هندویل CNC خرید پالس ژنراتور قیمت Pulse Generator Handwheel Encoder انکودر دستی CNC کنترل محور CNC هندویل اپراتوری Line Driver Handwheel IMC MPG Encoder

🔍 مقاله علمی کوتاه: هندویل در سیستم‌های CNC

هندویل‌ها یا Pulse Generator ها یکی از اجزای کلیدی در ماشین‌آلات CNC محسوب می‌شوند. آن‌ها امکان جابجایی دستی محورهای دستگاه را بدون اجرای کد G فراهم می‌کنند.

در عمل، اپراتور می‌تواند به جای ارسال دستور نرم‌افزاری، از هندویل برای کنترل Step by Step موتور استفاده کند. خروجی Line Driver نیز به دلیل مقاومت بالا در برابر نویز، بهترین گزینه برای محیط‌های صنعتی با سیگنال‌های الکترومغناطیسی است.

این مزیت باعث می‌شود هندویل‌ها نقش حیاتی در Set-up اولیه، کالیبراسیون ابزار و عملیات تستی (Trial Run) ایفا کنند.

✅ نکات مهم در انتخاب Pulse Generator IMC

• توجه به رزولوشن مناسب (25 یا 100 پالس بر دور)

• انتخاب ولتاژ ورودی هماهنگ با سیستم CNC

• بررسی محورهای قابل پشتیبانی (X,Y,Z,A و …)

• در نظر گرفتن ضریب بزرگ‌نمایی متناسب با دقت مورد نیاز

• انتخاب مدل با خروجی Line Driver برای محیط‌های نویزی

هندویل CNC خرید پالس ژنراتور قیمت Pulse Generator Handwheel Encoder انکودر دستی CNC کنترل محور CNC اپراتوری Line Driver Handwheel IMC MPG Encoder

🛒 خدمات فروشگاه ایران موشن کنترل

• 📦 ارسال سریع و ایمن به سراسر کشور

• 🛠 پشتیبانی فنی رایگان برای نصب و سیم‌بندی

• 🛡 گارانتی یک‌ساله عملکردی بر اساس شماره سریال

• 🔄 امکان تامین کابل و کانکتورهای جانبی

• 🤝 مشاوره تخصصی برای انتخاب بهترین مدل متناسب با دستگاه شما
