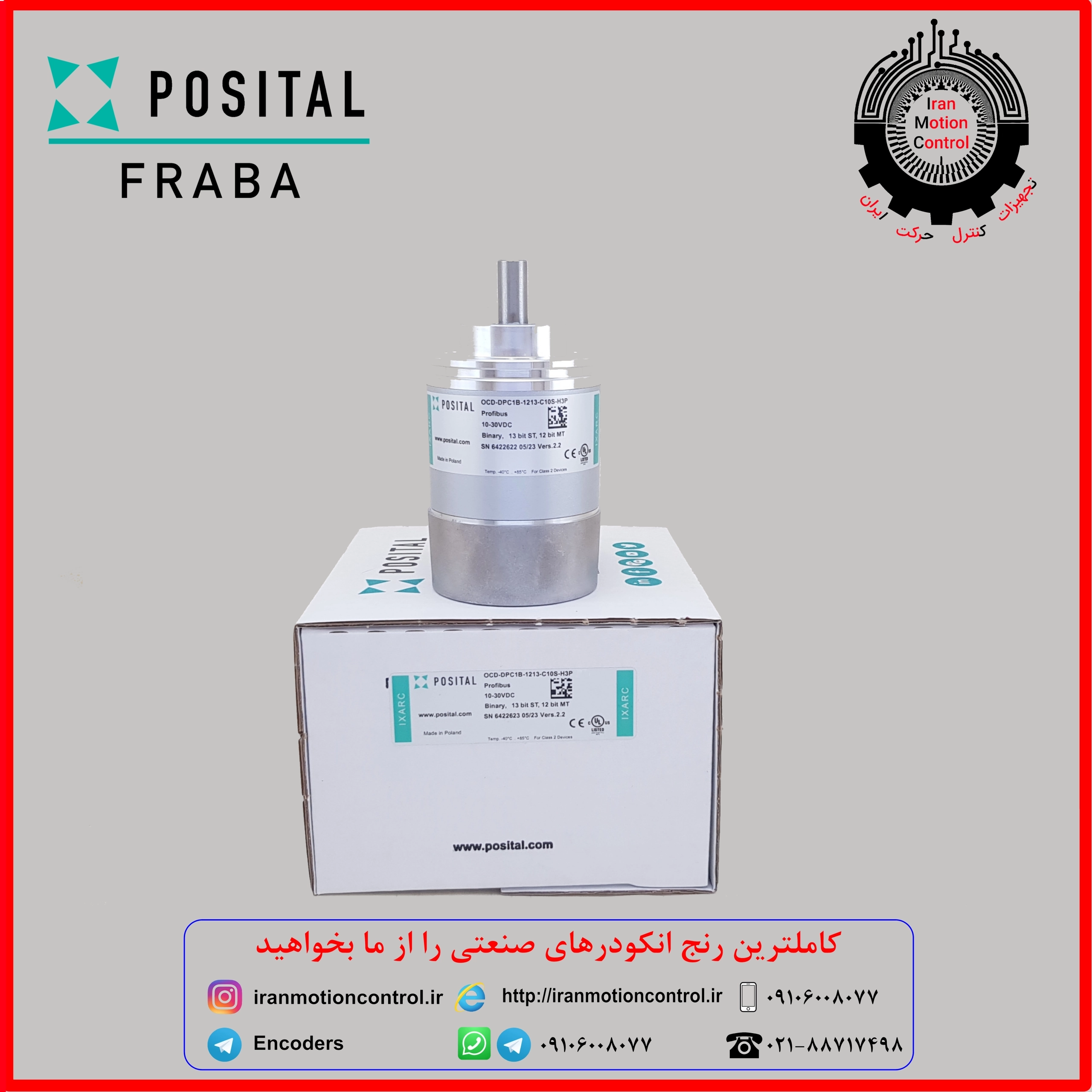

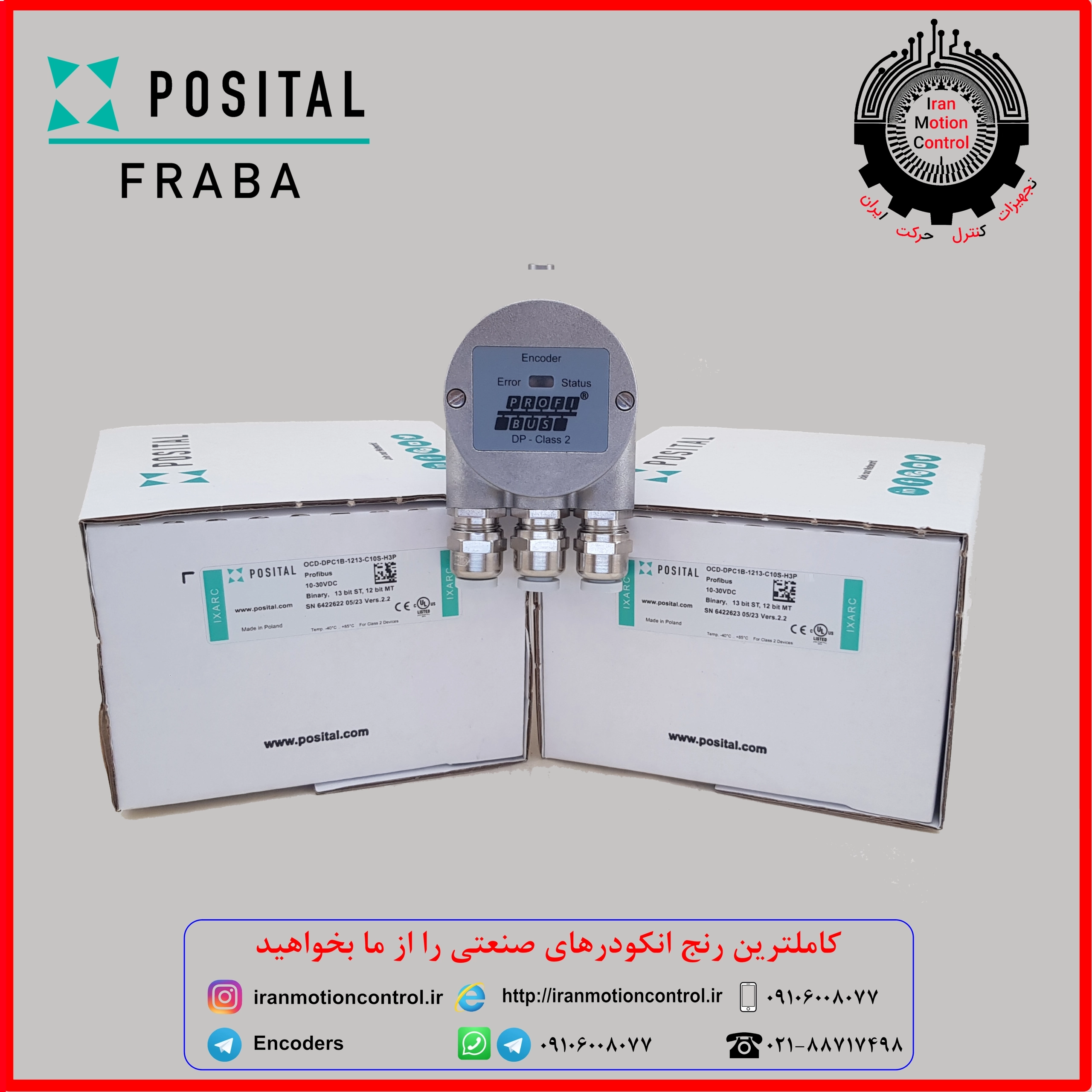

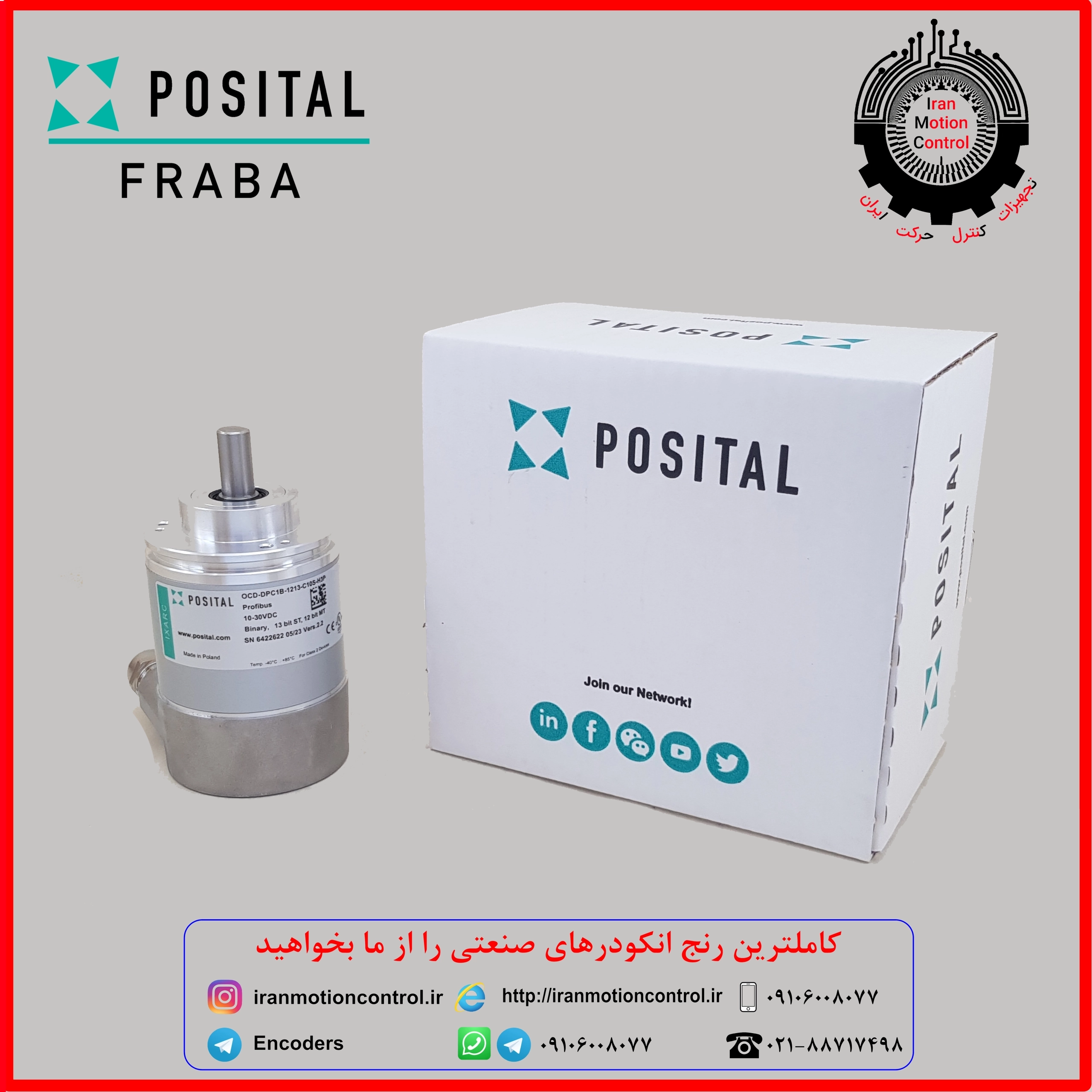

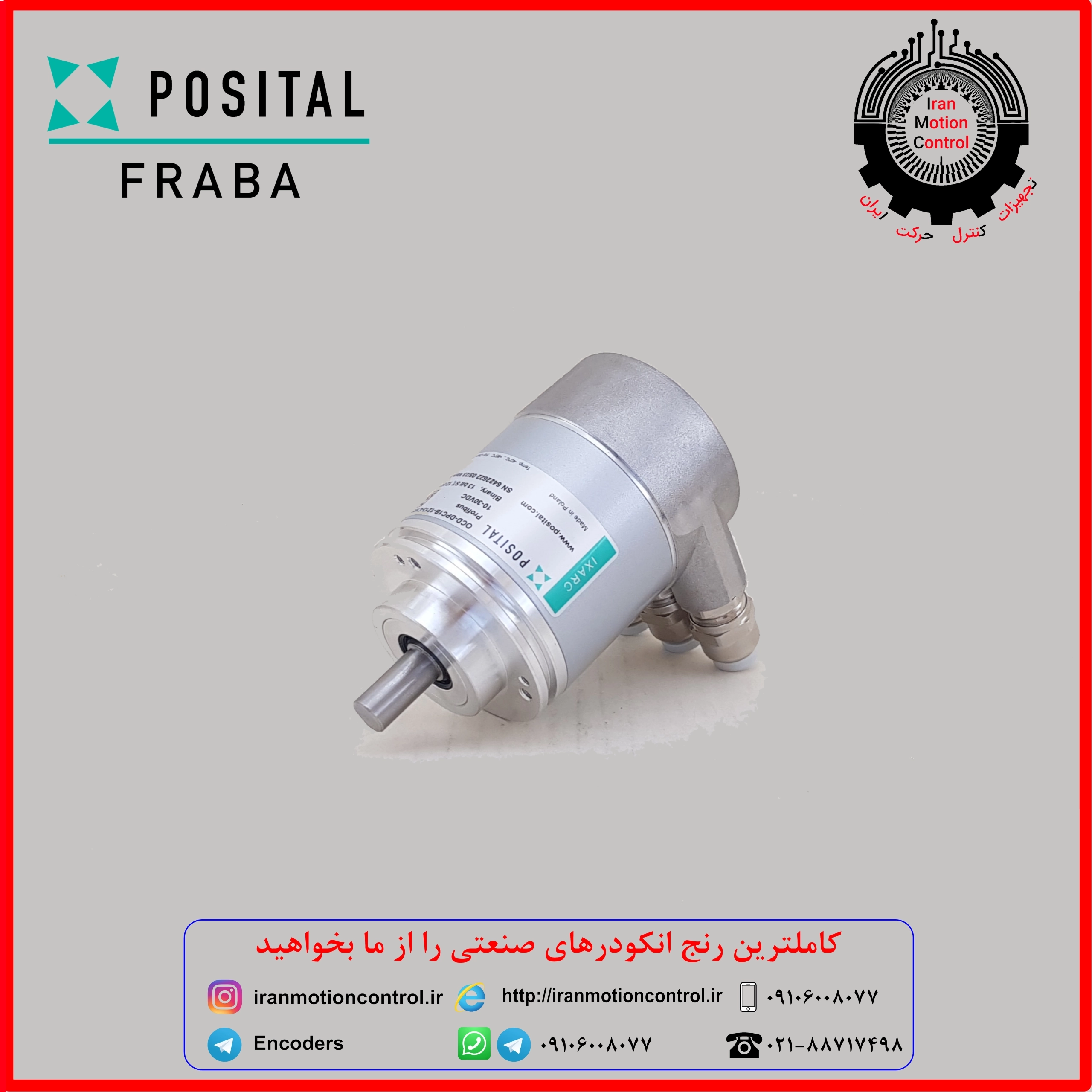

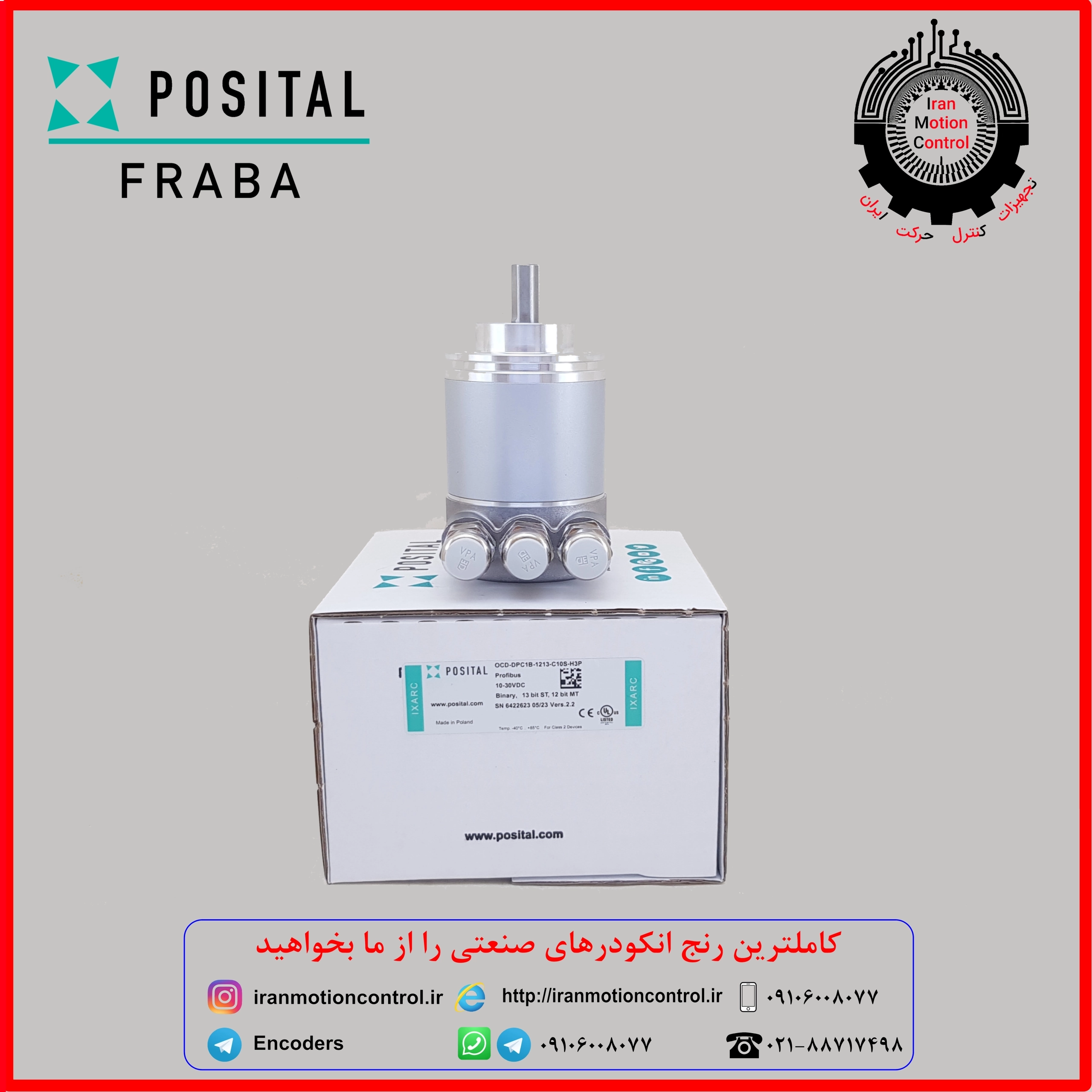

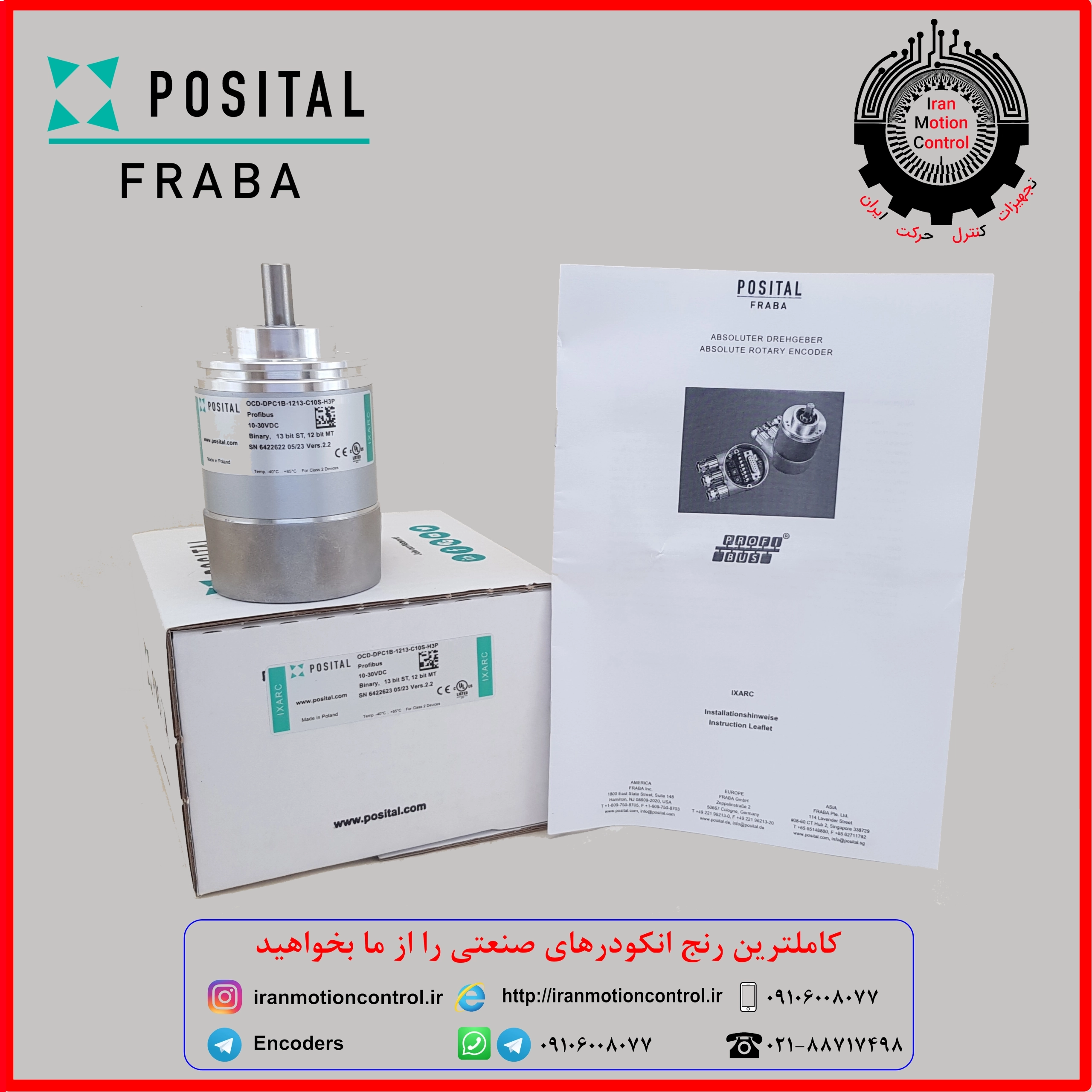

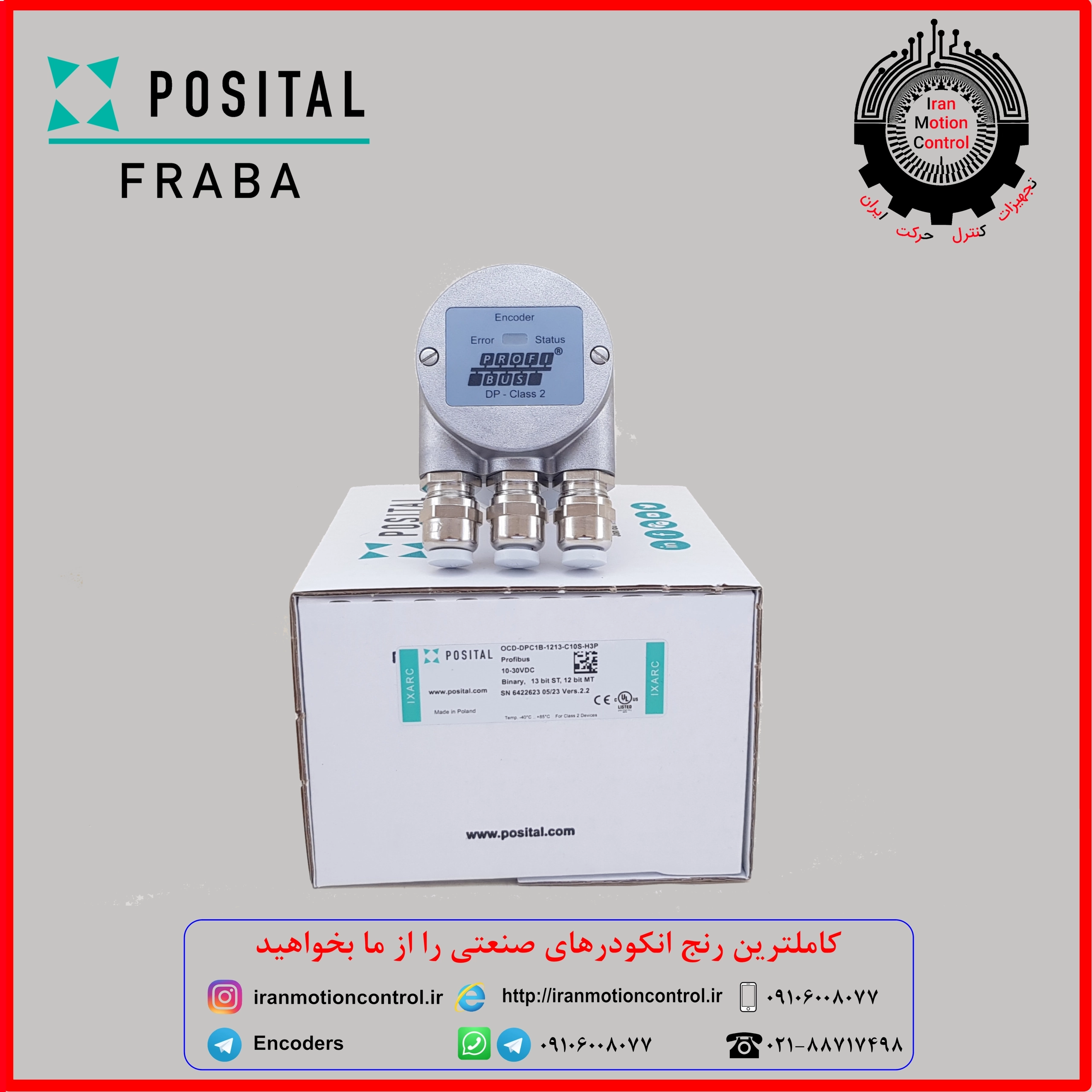

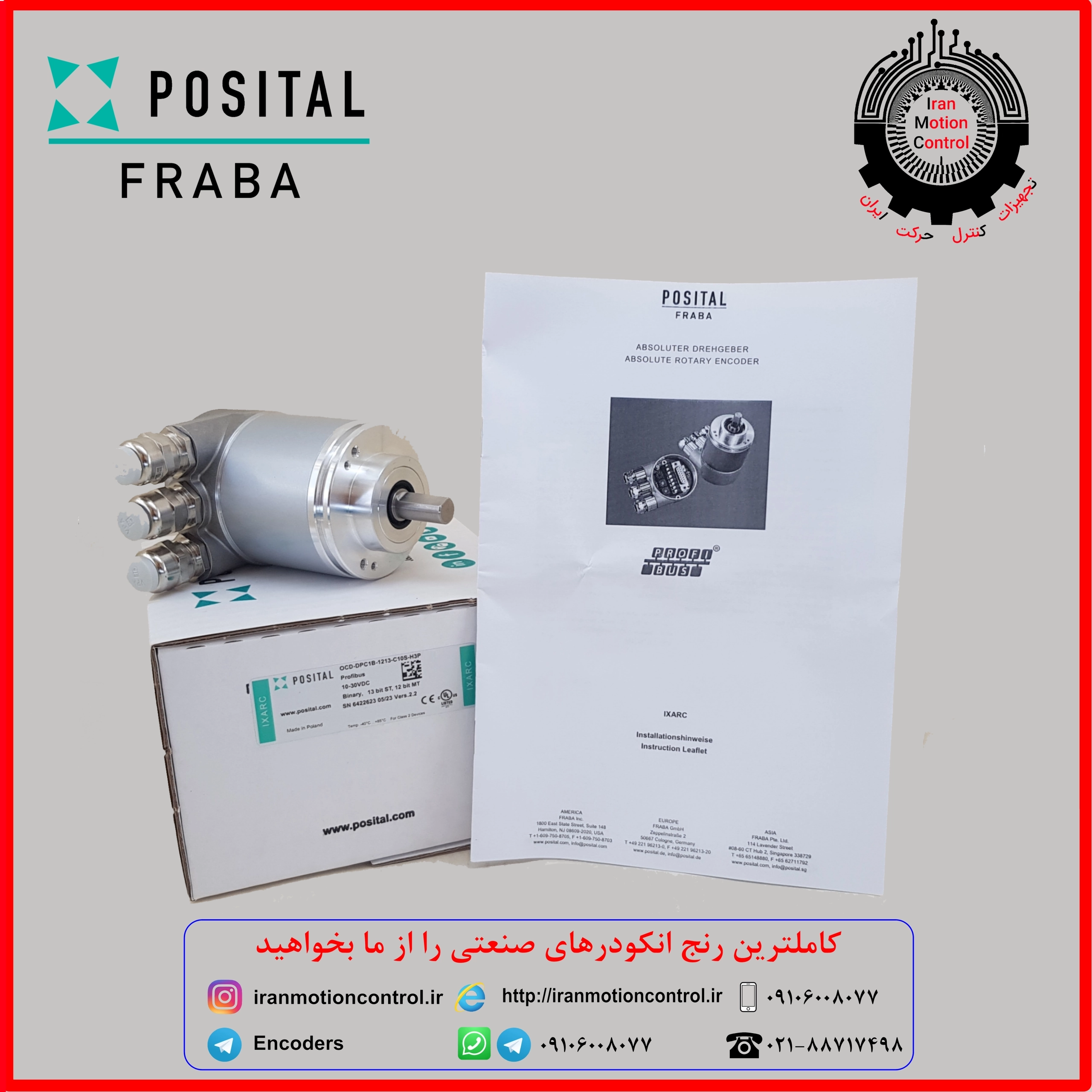

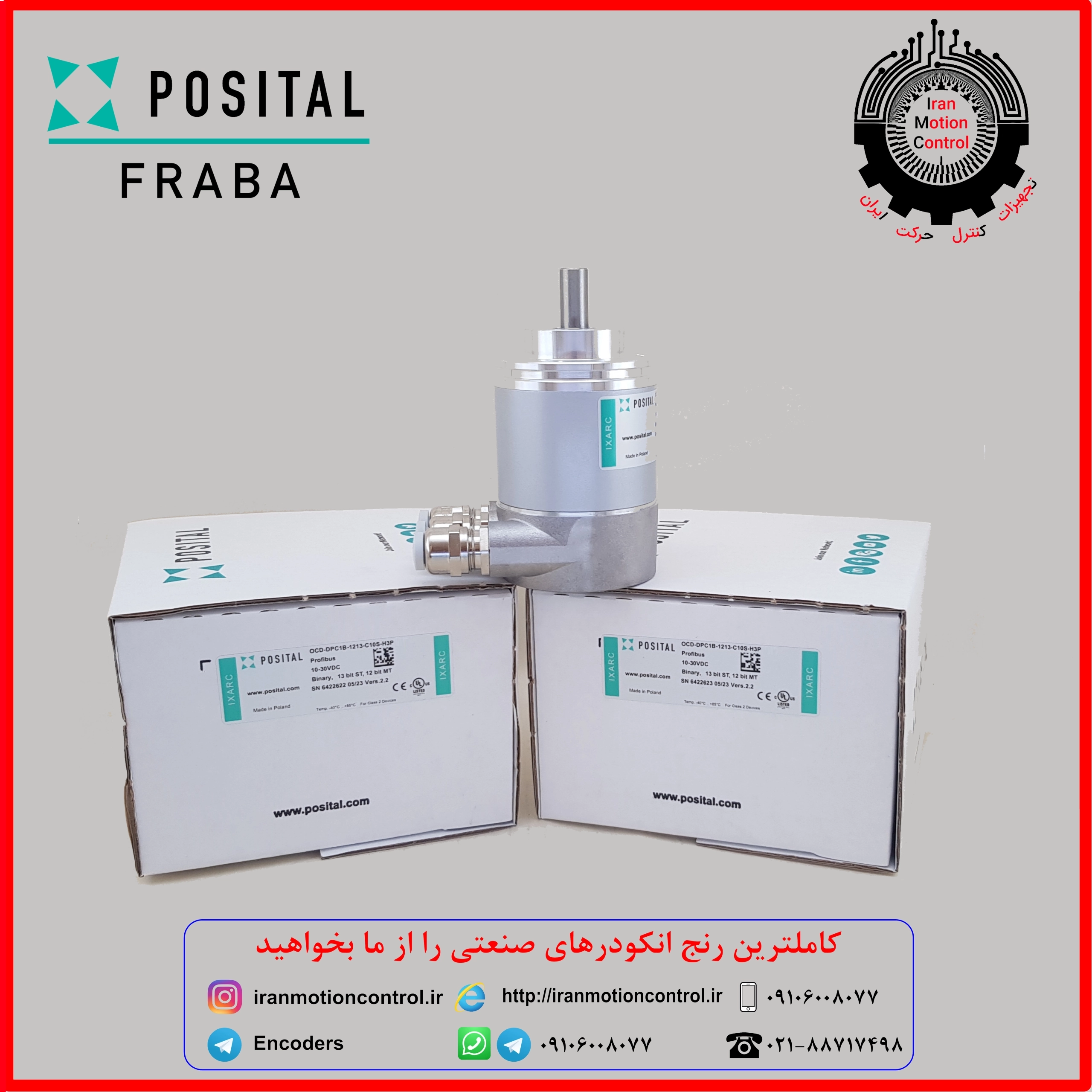

encoder solid shaft Profibus Posital Fraba Germany Type :OCD-DPC1B-1213-C10S-H3P انکودر پروفی باس به صورت شفت دار از شرکت پوزیتال فرابا آلمان
جهت مشاوره فنی و دریافت قیمت لطفا تماس بگیرید
Posital encoder programming Posital encoder manual pdf Posital encoder manual Posital encoder app Posital encoder price posital fraba incremental encoder posital absolute encoder posital fraba distributors نماینده پوزیتال انکودر پوزیتال ابسولوت انکودر تست اینکودر عملکرد خروجی انکدر فروش انکودر عامل فروش انکودر پوزیتال نمایندگی ابسولوت اینکدر صنعتی مرکز فروش تخصصی انکودر Encoder اینکدر اینکودر انکدر پروفی باس Profibus
انکودر ابسولوت اپتیکال شرکت POSITAL با کد فنی IXARC OCD-DPC1B-1213-C10S-H3P دارای دقت و رزولوشن تک دور 13 بیت در مدل Singleturn و وضوح چند دور 12 بیت در مدل Multiturn را با پاسخ دینامیک عالی فراهم میکند و مناسب برای استفاده در مناطق با میدان مغناطیسی قوی میباشد. یک پروتکل یا اینترفیس رابط Profibus DP به سادگی نصب را تسهیل میدهد و امکانات ویژه قابل برنامهریزی زیر را ارائه میدهد:
وضوح، ضریب دنده (رزولوشن فیزیکی)، مقیاس سرعت + فیلتر، پیشتعیین (نقطه صفر)، جهت شمارش، سوئیچهای محدود، شماره گره، آموزش، تشخیص. فلنج آلومینیومی، محفظه فولادی و محدوده دمای خالی این انکودر محیطی با حفاظت محیطی IP66/IP67 را فراهم میکند. با توجه به اینکه چرخش دیسکهای کد یک فرآیند کاملاً مکانیکی است، خطر از دست دادن این دستگاهها از موقعیت مطلق (Absolute) خود به دلیل از دست دادن موقت تغذیه دستگاه به وجود نمیآید. لذا باتری پشتیبان نیاز نیست! یکی از اجزای کلیدی انکودرهای چرخشی اپتیکال (Optical Rotary Encoder)، دیسک کدی است که بر روی شفت انکودر نصب شده است. این دیسک از ماده شفافی ساخته شده است که یک الگوی متحدالمرکز از مناطق شفاف و مات دارد. نور مادون قرمز از یک LED از طریق دیسک کد میتابد و بر روی یک آرایه از فوتورسپتورها میافتد. با چرخش شفت، ترکیبی منحصر به فرد از فوتورسپتورها توسط الگوی روی دیسک روشن یا از نور مسدود میشود. برای مدلهای چند دور، یک مجموعه اضافی از دیسکهای کد در یک قطار دنده قرار دارد. با چرخش شفت اصلی انکودر، این دیسکها با یکدیگر چرخیده و مانند چرخهای یک اودومتر میشوند. موقعیت چرخشی هر دیسک به صورت نوری نظارت میشود و خروجی، تعداد خالص چرخشهای شفت انکودر است.
Posital encoder programming Posital encoder manual pdf Posital encoder manual Posital encoder app Posital encoder price posital fraba incremental encoder posital absolute encoder posital fraba distributors نماینده پوزیتال انکودر پوزیتال ابسولوت انکودر تست اینکودر عملکرد خروجی انکدر فروش انکودر عامل فروش انکودر پوزیتال نمایندگی ابسولوت اینکدر صنعتی مرکز فروش تخصصی انکودر Encoder اینکدر اینکودر انکدر پروفی باس Profibus
برای دریافت کاتالوگ انکودر به روی عکس زیر کلیک نمائید:
از مشخصات اصلی این انکودر می توان به جدول زیر اشاره نمود:
Posital encoder programming Posital encoder manual pdf Posital encoder manual Posital encoder app Posital encoder price posital fraba incremental encoder posital absolute encoder posital fraba distributors نماینده پوزیتال انکودر پوزیتال ابسولوت انکودر تست اینکودر عملکرد خروجی انکدر فروش انکودر عامل فروش انکودر پوزیتال نمایندگی ابسولوت اینکدر صنعتی مرکز فروش تخصصی انکودر Encoder اینکدر اینکودر انکدر پروفی باس Profibus
رابط (Interface) | پروفیباس دیپی (Profibus DP) |
| پروفایل (Profile) | DPV0، DPV1 و DPV2 کلاس 2 (EN50170 + EN50254) |
| تشخیصها (Diagnostics) | حافظه (Memory) |
| توابع دستی (Manual Functions) | کلید انتخاب آدرس 0-99 و مقاومت پایانی (با درپوش اتصال) |
| ویژگیها (Features) | محور دایرهای (Round Axis) |
| نرخ انتقال (Transmission Rate) | حداکثر 12 مگاباد |
| زمان چرخه رابط (Interface Cycle Time) | حداقل 1 میلیثانیه |
| توابع برنامهنویسی (Programming Functions) | وضوح، ضریب دنده (رزولوشن فیزیکی)، مقیاس سرعت + فیلتر، تعیین پیشفرض (نقطه صفر)، جهت شمارش، سوئیچهای محدود، شماره گره، آموزش، تشخیص |
خروجیها (Outputs) | درایور خروجی (Output Driver) |
| واسط داده پروفیباس (Profibus Data Interface) | جدا شده از نظر گالوانیک با استفاده از اپتوکوپلرها (opto-couplers) |
Posital encoder programming Posital encoder manual pdf Posital encoder manual Posital encoder app Posital encoder price posital fraba incremental encoder posital absolute encoder posital fraba distributors نماینده پوزیتال انکودر پوزیتال ابسولوت انکودر تست اینکودر عملکرد خروجی انکدر فروش انکودر عامل فروش انکودر پوزیتال نمایندگی ابسولوت اینکدر صنعتی مرکز فروش تخصصی انکودر Encoder اینکدر اینکودر انکدر پروفی باس Profibus
اطلاعات الکتریکی (Electrical Data) | ||
| ولتاژ تامین (Supply Voltage) | 10 – 30 VDC | |
| مصرف توان (Power Consumption) | ≤ 1.5 W | |
| زمان راهاندازی (Start-Up Time) | < 1 s | |
| حفاظت در برابر پلاریته معکوس (Reverse Polarity Protection) | بله | |
| حفاظت در برابر اتصال کوتاه (Short Circuit Protection) | بله | |
| اختلال تشعشعی EMC: انتشار (EMC: Emitted Interference) | DIN EN 61000-6-4 | |
| اختلال مقاومتی EMC: ایمنی در برابر نویز (EMC: Noise Immunity) | DIN EN 61000-6-2 | |
| MTTF (میانگین زمان تا خرابی) | 13.5 سال در دمای 40 درجه سانتیگراد |
سنسور (Sensor) | ||
| تکنولوژی (Technology) | اپتیکال | |
| وضوح در مدل تک دور (Resolution Singleturn) | 13 بیت | |
| وضوح در مدل چند دور (Resolution Multiturn) | 12 بیت | |
| تکنولوژی چند دور (Multiturn Technology) | دنده مکانیکی (بدون باتری) | |
| دقت (INL) | ±0.0220° (14 – 16 بیت)، ±0.0439° (≤13 بیت) | |
| کد (Code) | باینری |
مشخصات محیطی (Environmental Specifications) | ||
| کلاس حفاظت (شفت) | IP66/IP67 | |
| کلاس حفاظت (محفظه) | IP66/IP67 | |
| دمای عملیاتی | -40 °C (-40 °F) – +85 °C (+185 °F) | |
| دمای ذخیرهسازی | -40 °C (-40 °F) – +85 °C (+185 °F) | |
| رطوبت | 98% RH, no condensation | |
Posital encoder programming Posital encoder manual pdf Posital encoder manual Posital encoder app Posital encoder price posital fraba incremental encoder posital absolute encoder posital fraba distributors نماینده پوزیتال انکودر پوزیتال ابسولوت انکودر تست اینکودر عملکرد خروجی انکدر فروش انکودر عامل فروش انکودر پوزیتال نمایندگی ابسولوت اینکدر صنعتی مرکز فروش تخصصی انکودر Encoder اینکدر اینکودر انکدر پروفی باس Profibus
اطلاعات مکانیکی | مقادیر |
| مواد درپوش کانکشن (Connection Cap) | آلومینیوم |
| مواد محفظه (Housing) | فولاد |
| پوشش محفظه | پوشش تر (RAL 9006 White Aluminium) + حفاظت ضد خوردگی کاتدی (>720 ساعت مقاومت در برابر پراکندگی نمک) |
| نوع فلنج | کلمپ، ø 58 میلیمتر (C) |
| مواد فلنج | آلومینیوم |
| نوع شفت | جامد، یک تاشو، طول = 20 میلیمتر |
| قطر شفت | ø 10 میلیمتر (0.39 اینچ) |
| مواد شفت | استیل ضدزنگ V2A (1.4305، 303) |
| بار ماکسیمم شفت (بار محوری 40N، بار شعاعی 110N) | محوری 40N، شعاعی 110N |
| عمر مکانیکی حداقل (10^8 چرخش با Fa/Fr) | 430 (20 N / 40 N)، 150 (40 N / 60 N)، 100 (40 N / 80 N)، 55 (40 N / 110 N) |
| لحظهای مومنت گردونه (Rotor Inertia) | ≤ 30 گرم سانتیمتر² [≤ 0.17 اونس-اینچ²] |
| گشتاور اصطکاک (Friction Torque) | ≤ 5 Ncm در 20 درجه سانتیگراد (7.1 اونس-اینچ در 68 درجه فارنهایت) |
| حداکثر سرعت مکانیکی مجاز | ≤ 3000 1/dak |
| مقاومت به شوک | ≤ 100 g (نیمسینوس 6 میلیثانیه، EN 60068-2-27) |
| مقاومت دائمی به شوک | ≤ 10 g (نیمسینوس 16 میلیثانیه، EN 60068-2-29) |
| مقاومت به ارتعاش | ≤ 20 g (20 هرتز – 2000 هرتز، EN 60068-2-6) |
| طول | 80.5 میلیمتر (3.17 اینچ) |
| وزن | 480 گرم (1.06 پوند) |
Posital encoder programming Posital encoder manual pdf Posital encoder manual Posital encoder app Posital encoder price posital fraba incremental encoder posital absolute encoder posital fraba distributors نماینده پوزیتال انکودر پوزیتال ابسولوت انکودر تست اینکودر عملکرد خروجی انکدر فروش انکودر عامل فروش انکودر پوزیتال نمایندگی ابسولوت اینکدر صنعتی مرکز فروش تخصصی انکودر Encoder اینکدر اینکودر انکدر پروفی باس Profibus
اتصالات الکتریکی | مقادیر |
| جهت اتصال (Connection Orientation) | شعاعی |
| نوع اتصال (Connection Type) | 3 x گلند کابل |
| نوع کاپ اتصال (Connection Cap Type) | قابل جابجایی برای تعویض آسان انکودر بدون نیاز به نصب جدید کابل، سوئیچهای چرخشی با شماره گره قابل مشاهده، بدون اجزای فعال، سوئیچ مقاومتی خروجی حلقه باس را نیز قطع میکند، انبرهای بزرگ |
