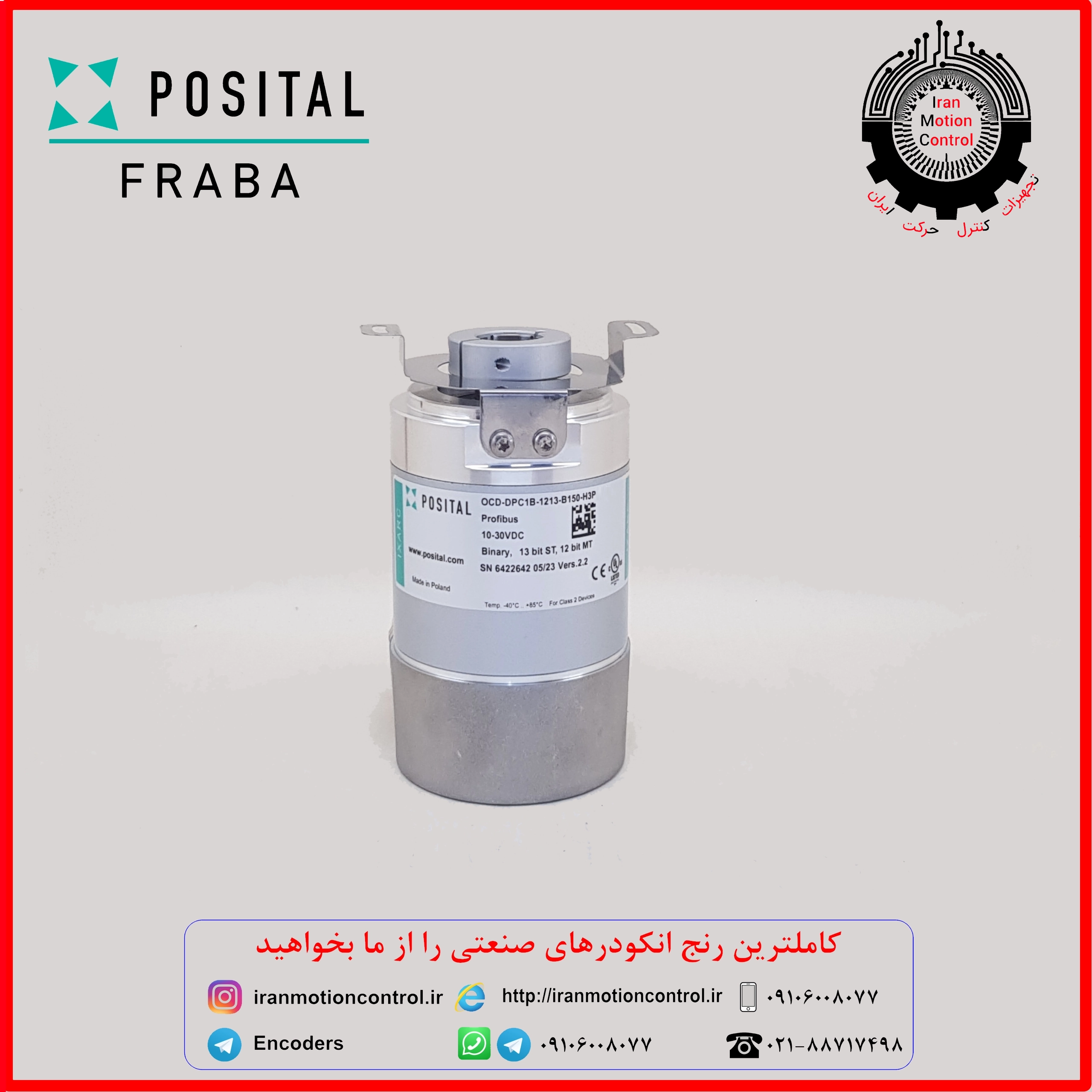

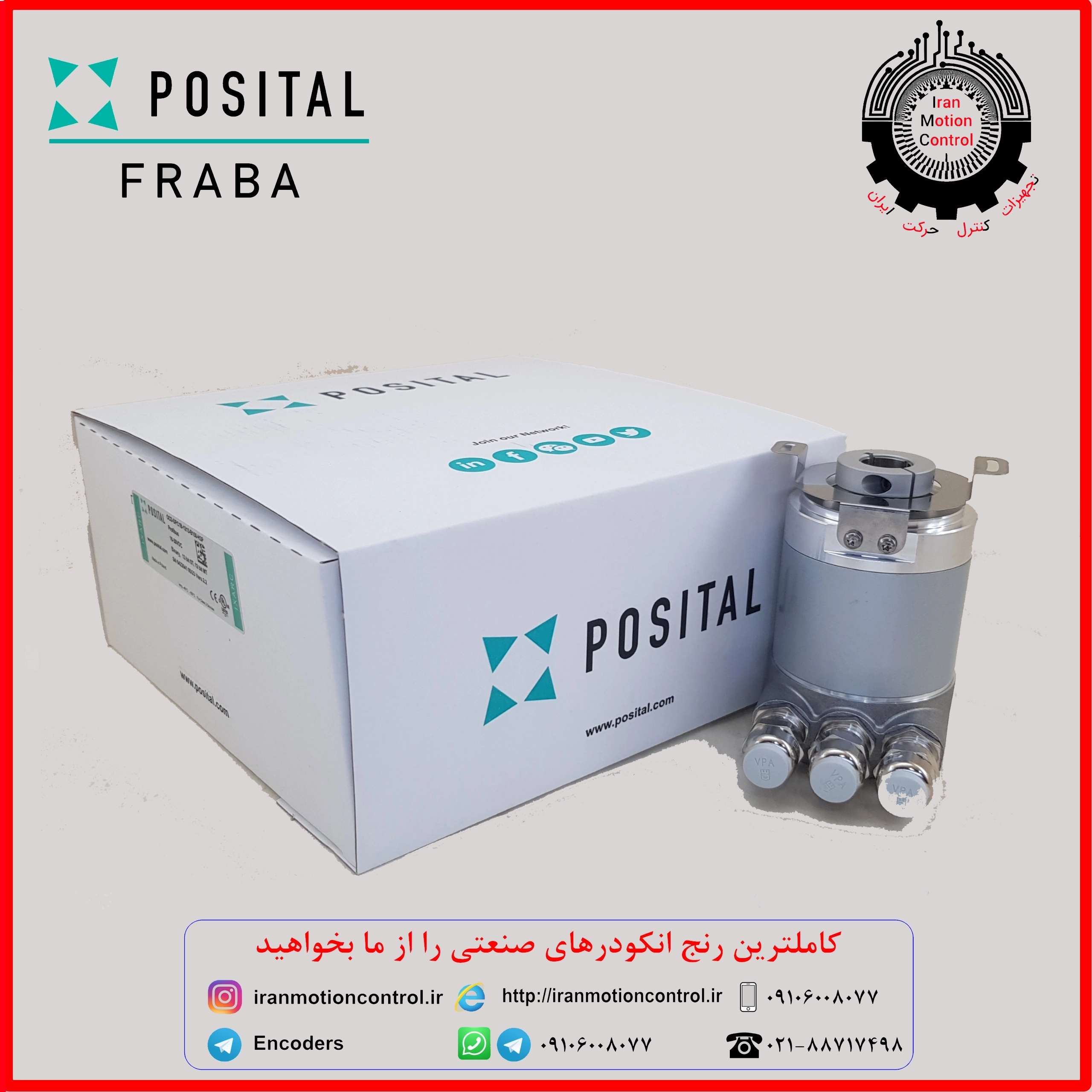

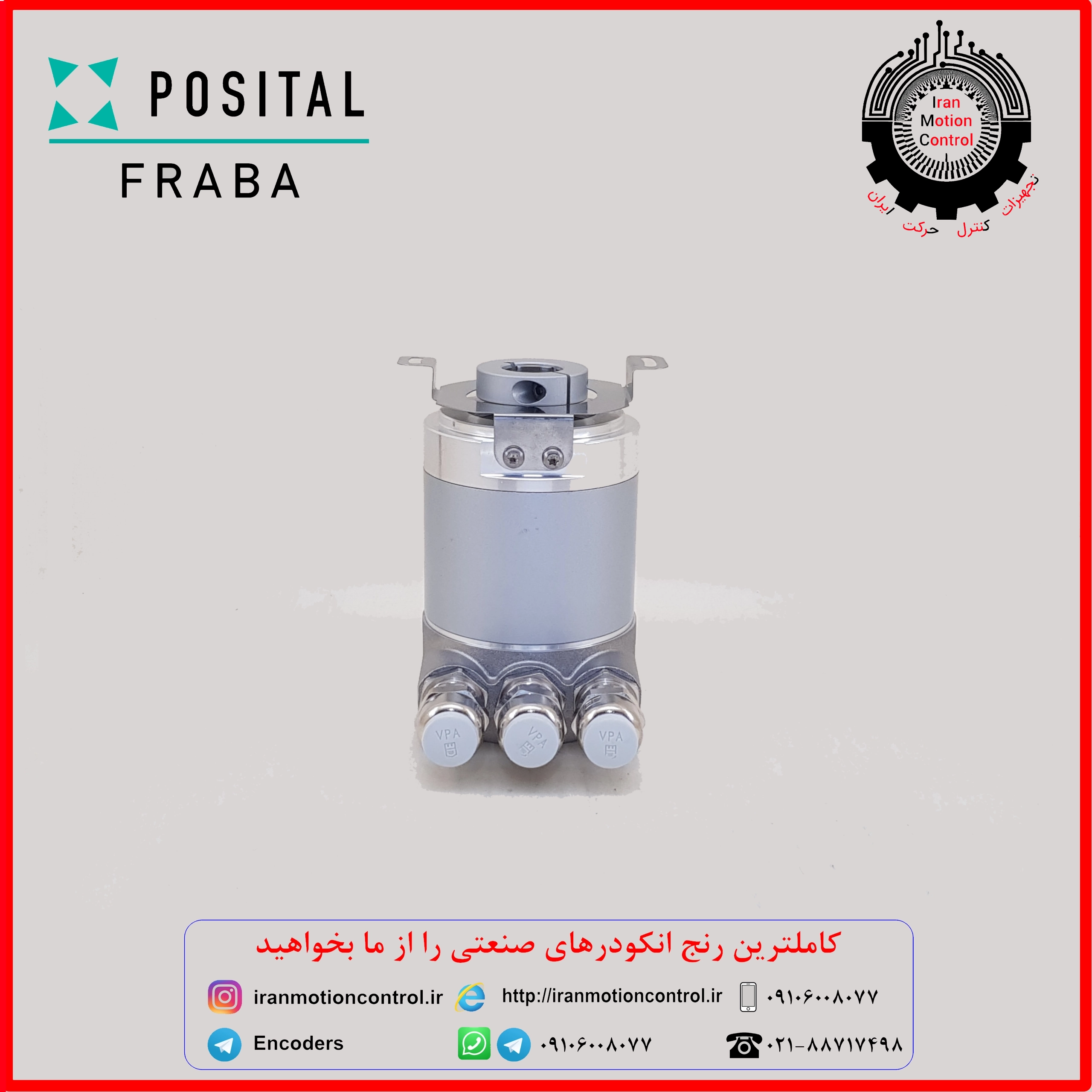

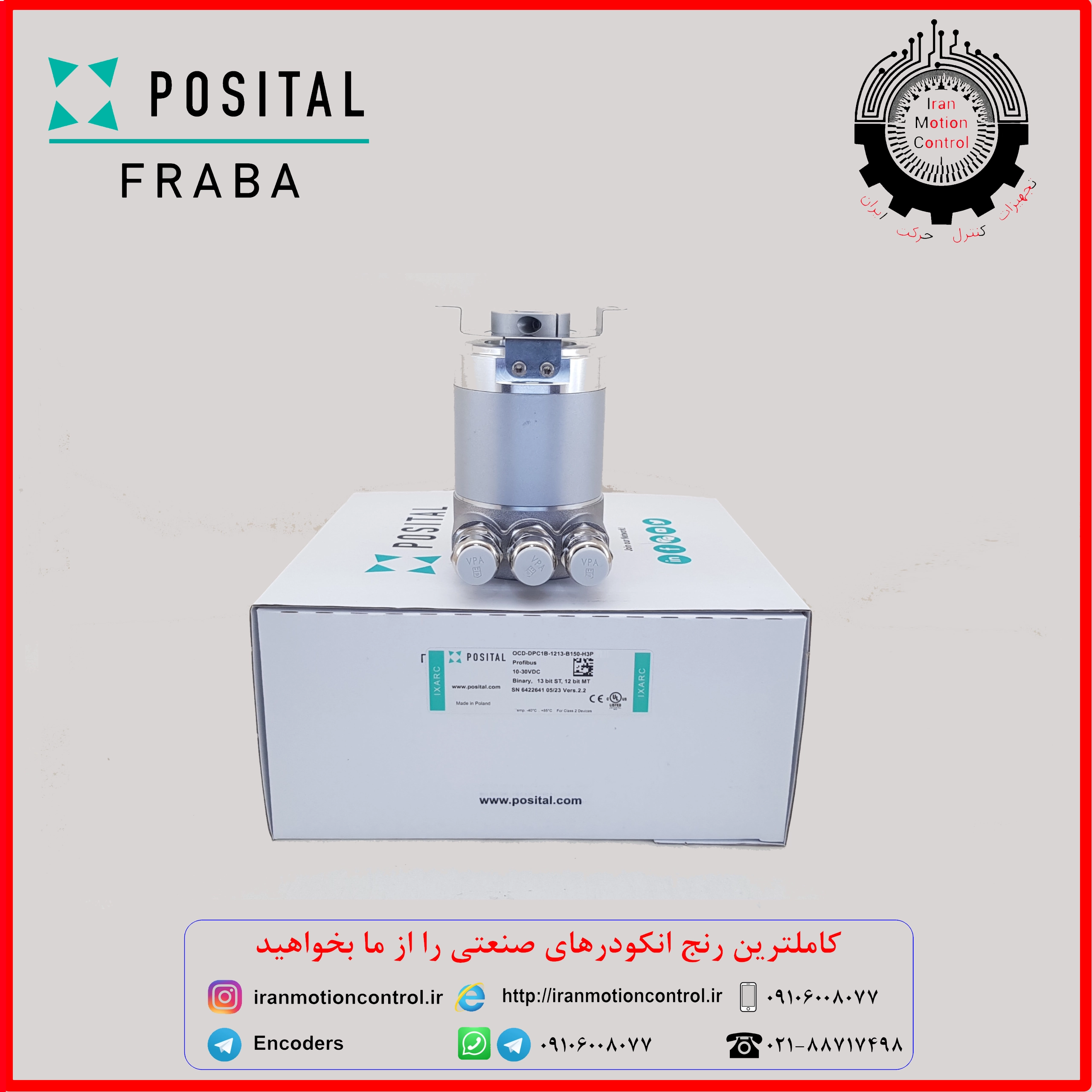

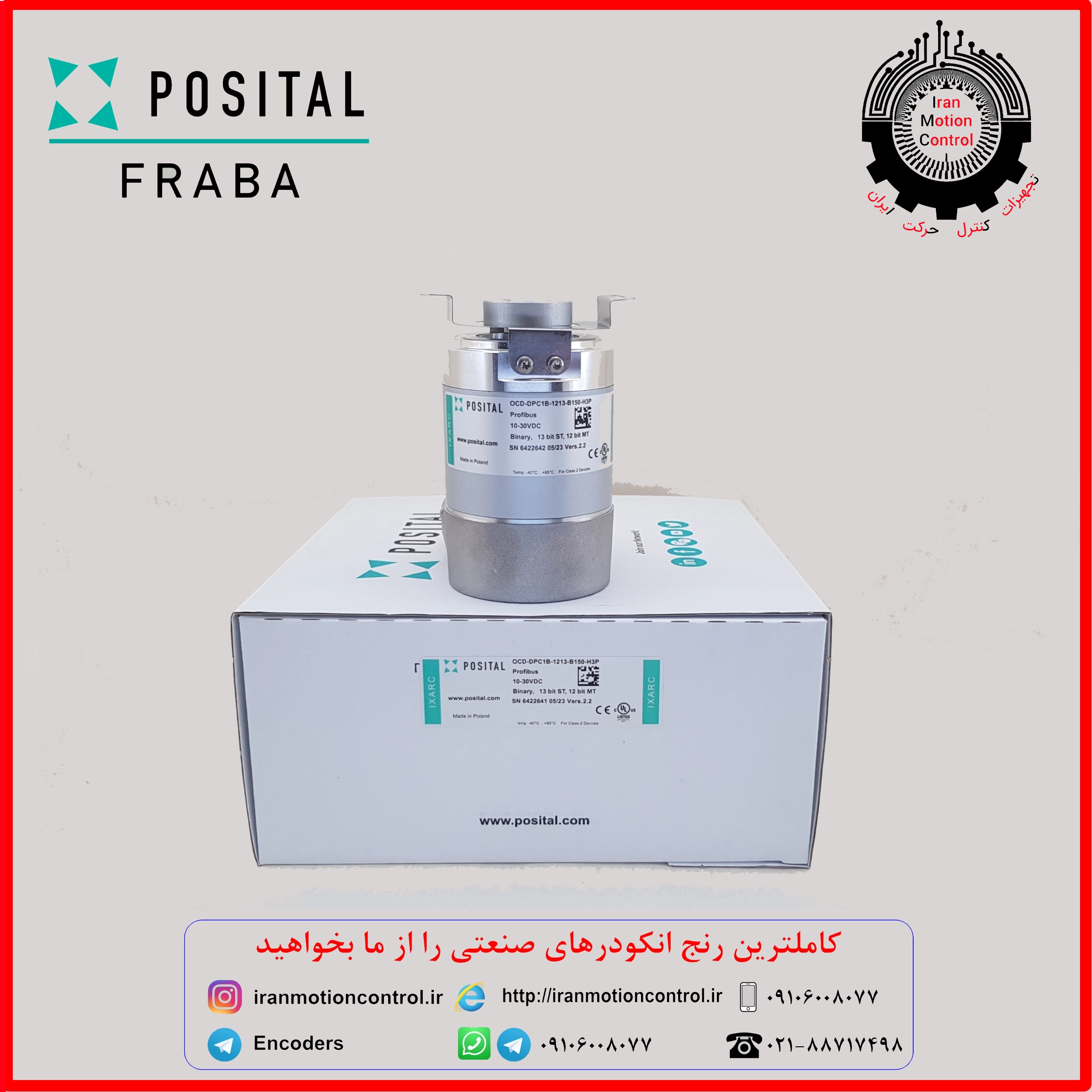

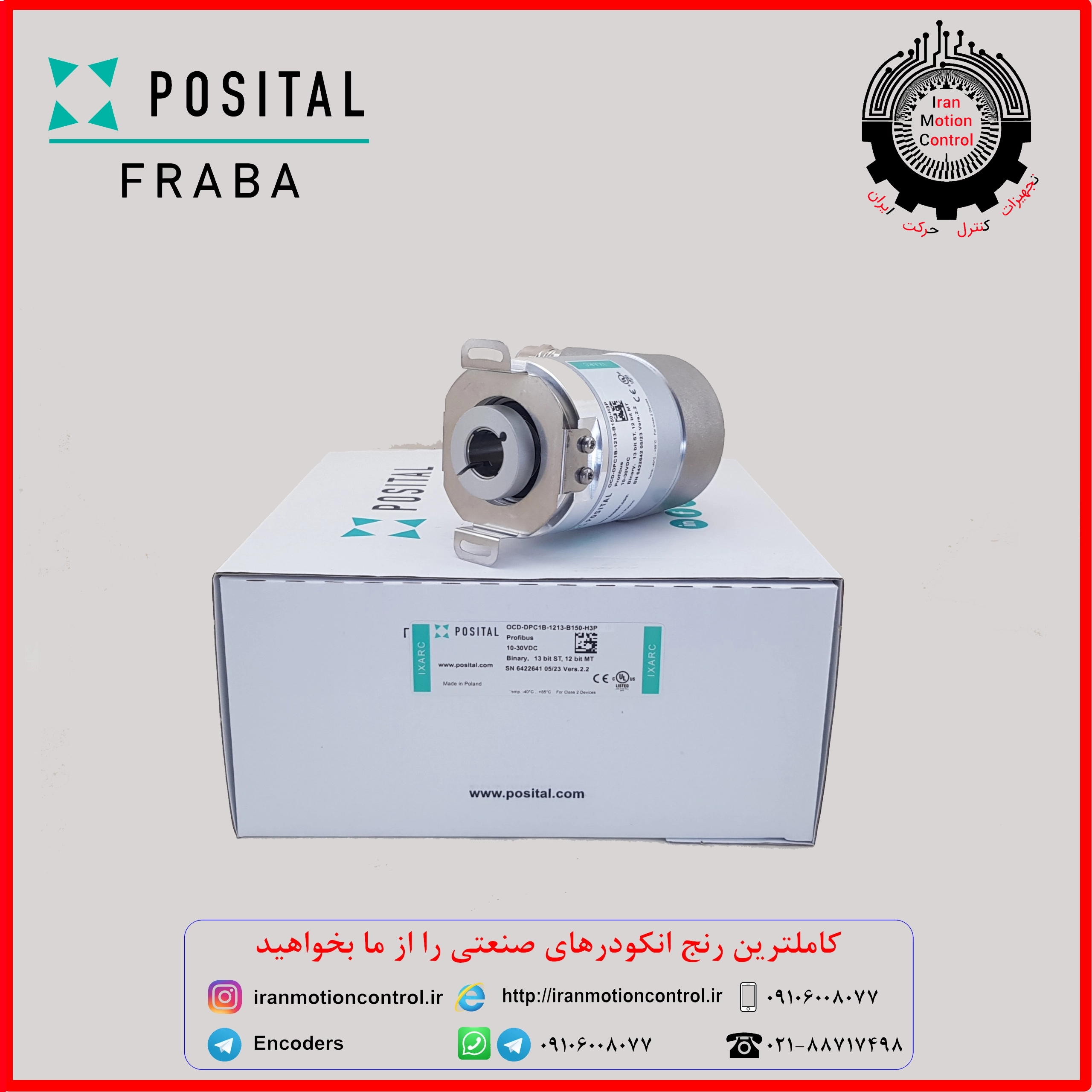

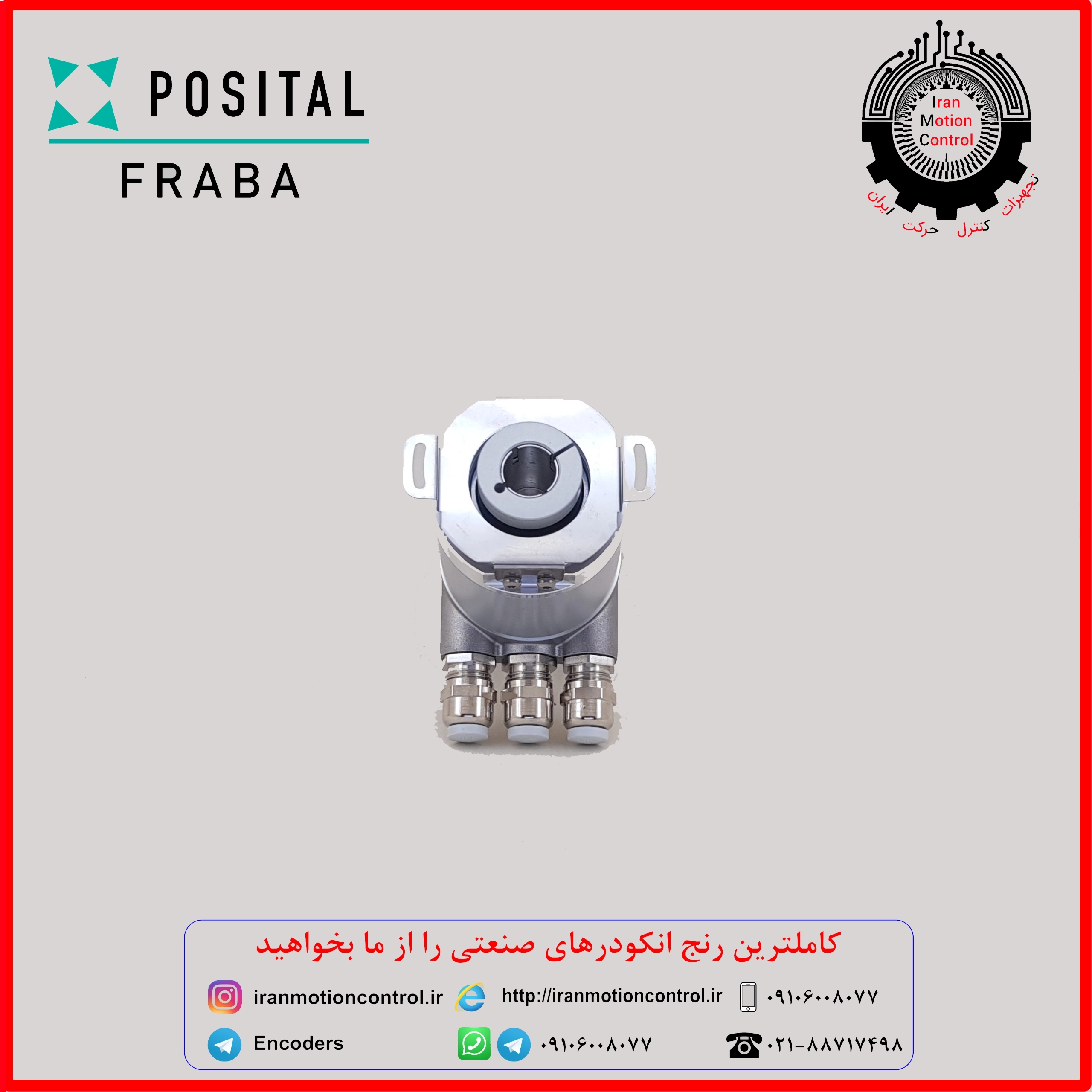

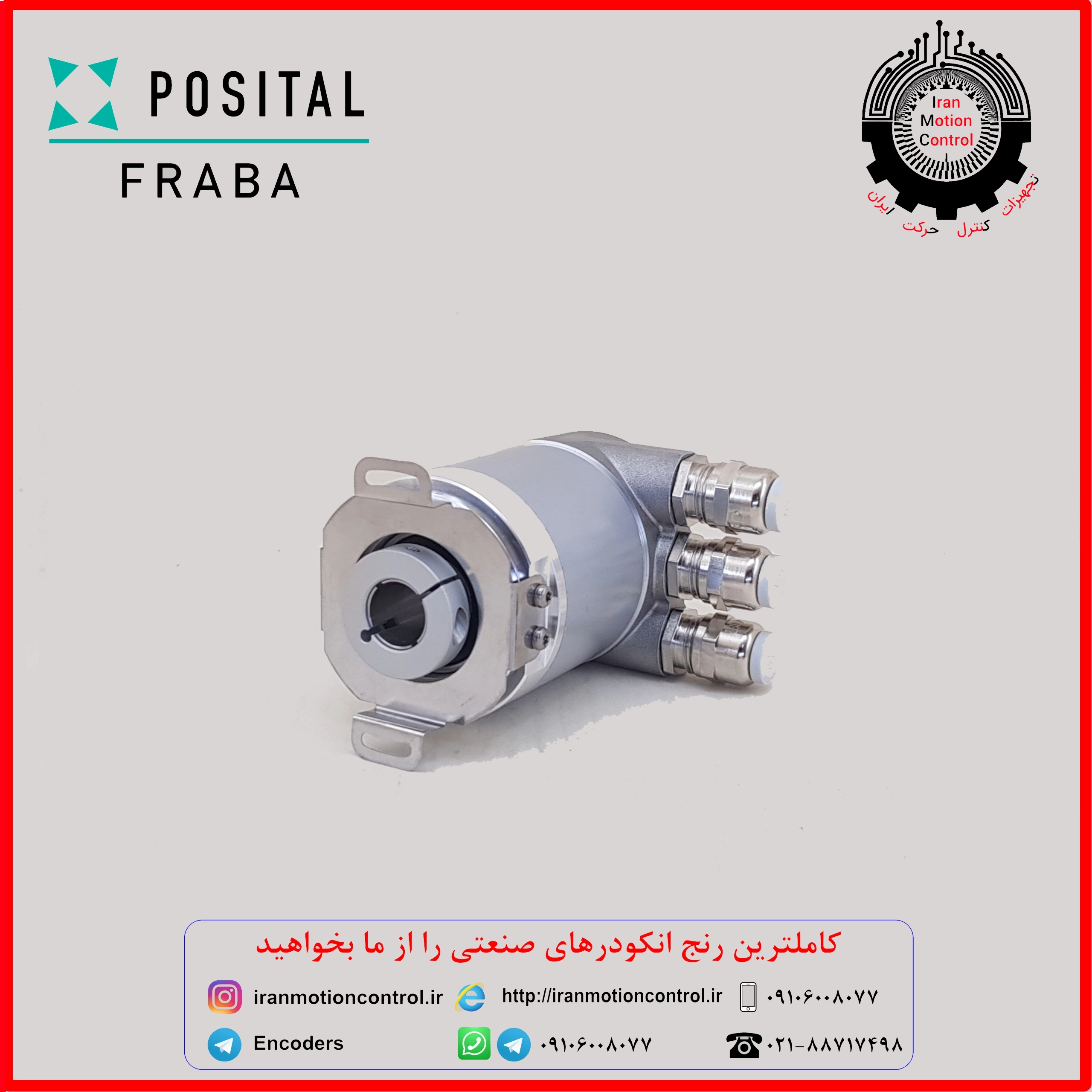

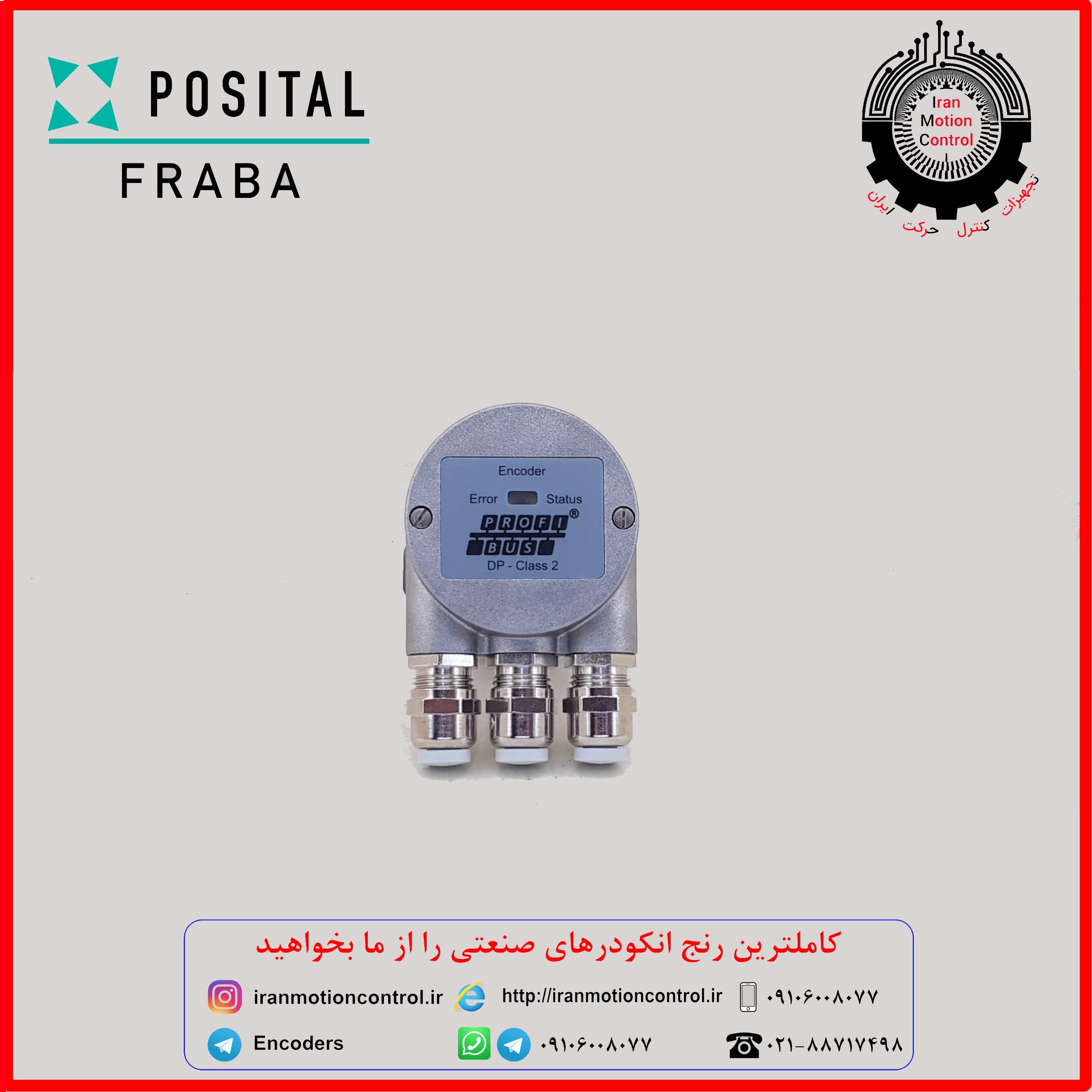

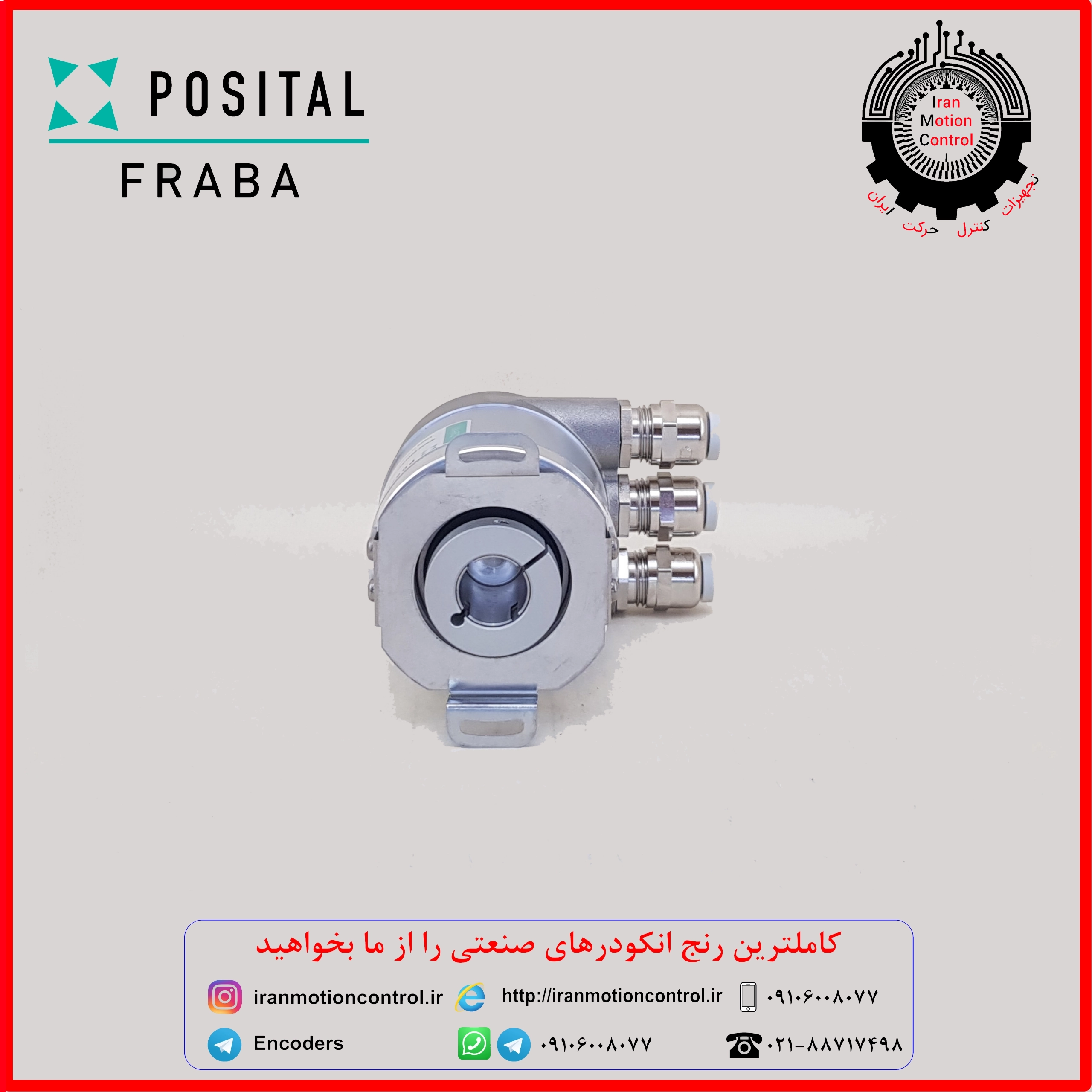

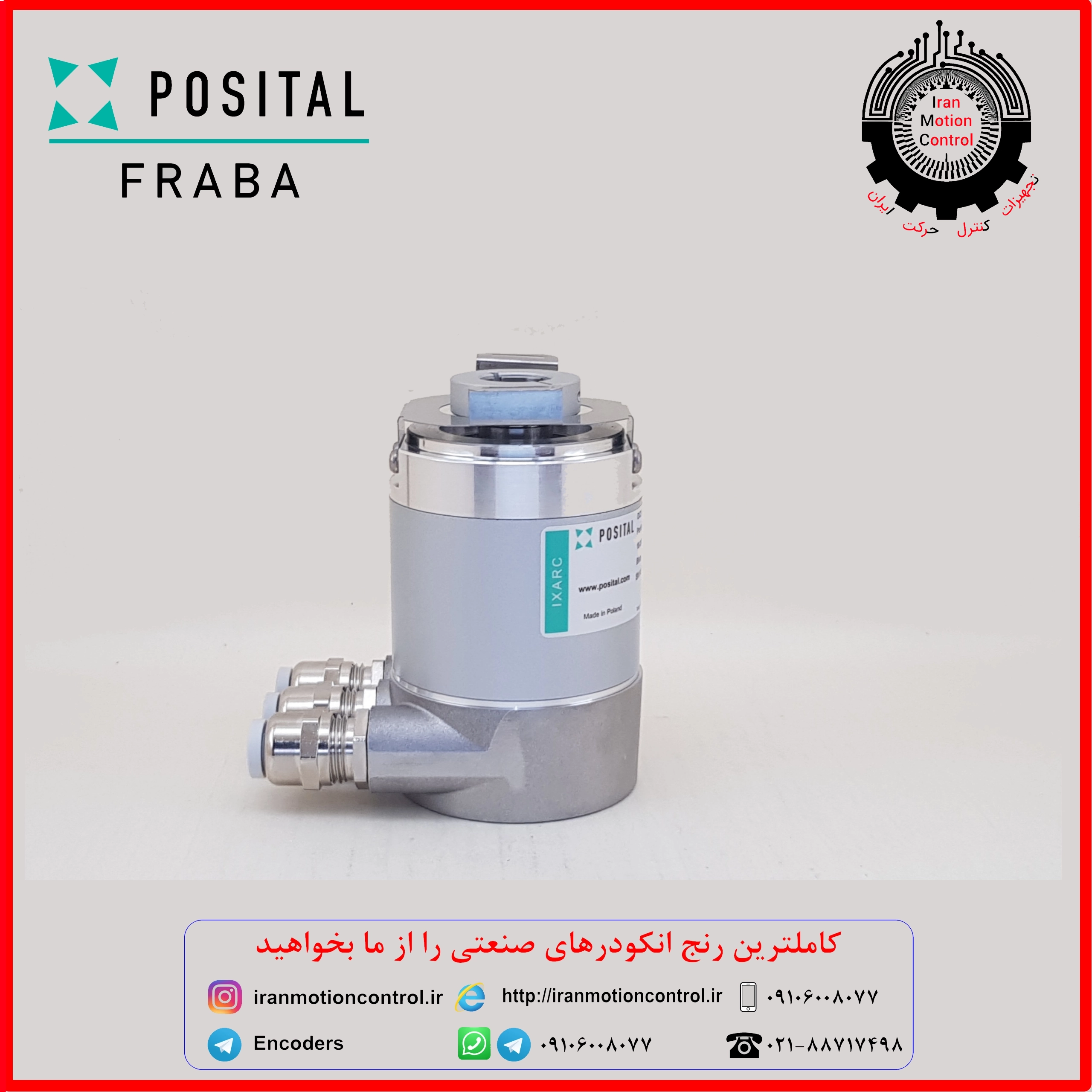

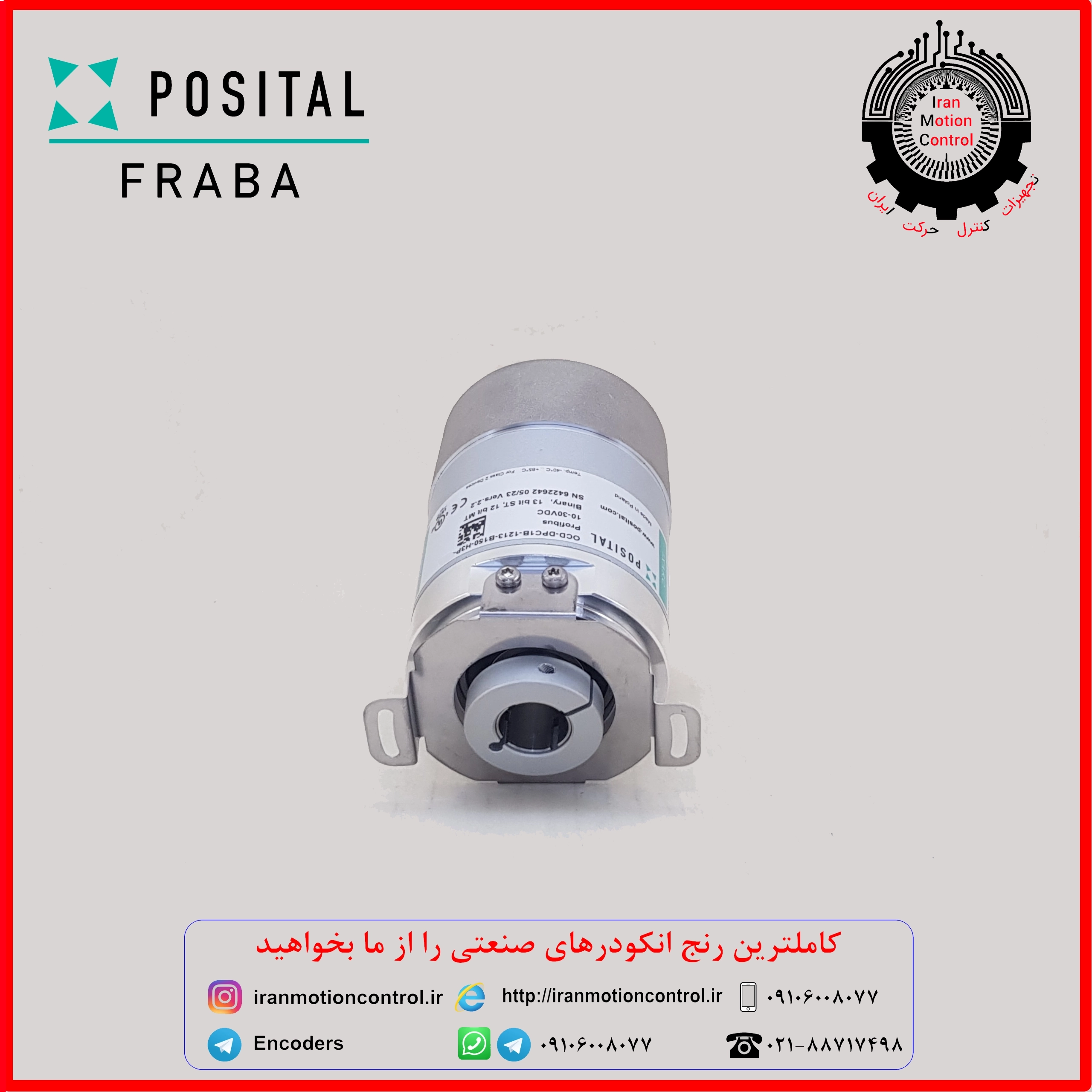

encoder Hollow shaft Profibus Posital Fraba Germany Type : OCD-DPC1B-1213-B150-H3P انکودر پروفی باس به صورت هالو شفت از شرکت پوزیتال فرابا آلمان
جهت مشاوره فنی و دریافت قیمت لطفا تماس بگیرید
نماینده فروش posital عامل فروش پوزیتال انکودر Profibus DP Encoder Profibus DP رزولوشن انکودر Encoder Resolution نماینده انحصاری پوزیتال انکودر Posital frabaانکودر پروفی باس ابسولوت پروفی باس رزولوشن دقت خروجی انکودر نماینده انحصاری پوزیتال آلمان
انکودر اپتیکال با اینترفیس (Interface) پروفیباس Profibus DP شرکت POSITAL IXARC با OCD-DPC1B-1213-B150-H3P دارای وضوح 13 بیت برای یک دور (Singleturn) و 12 بیت برای چند دور (Multiturn) همراه با پاسخ دینامیک عالی را فراهم میکند و برای استفاده در مناطقی با میدان مغناطیسی بالا مناسب است. یک رابط Profibus DP به سادگی نصب را تسهیل میکند و ویژگیهای قابل برنامهریزی زیر را ارائه میدهد:
از زیر می توانید فیلم معرفی این انکودر را مشاهده بفرمائید:
توجه: فیلتر شکن خود را در حالت خاموش نگه دارید!
وضوح، ضریب دنده (رزولوشن فیزیکی)، مقیاس سرعت به همراه فیلتر، پیشتنظیم نقطه صفر (Zero Point)، جهت شماری و …. این انکودر دارای فلنج آلومینیومی (Flange)، محفظه فولادی (Housing) و محدوده دمای بالا (از -40 تا +85 درجه سانتیگراد) و حفاظت از محیط زیست IP65 است.
اما توضیحی کوتاه در مورد انکودر مطلق ؛ از آنجایی که چرخش دیسکهای کد یک فرآیند کاملاً مکانیکی است، هیچ خطری وجود ندارد که این دستگاهها موقعیت مطلق خود را به دلیل از دست دادن موقت قدرت ابزار از دست بدهند. هیچ باتری پشتیبان مورد نیاز نیست! یکی از اجزای کلیدی این انکودرهای چرخشی نوری یک دیسک کد است که بر روی محور انکودر نصب شده است. این دیسک از یک ماده شفاف ساخته شده است که دارای یک الگوی متحدالمرکز از مناطق شفاف و مات است. نور مادون قرمز از یک LED از طریق دیسک کد، به مجموعهای از گیرندههای نور میتابد.
نماینده فروش posital عامل فروش پوزیتال انکودر Profibus DP Encoder Profibus DP رزولوشن انکودر Encoder Resolution نماینده انحصاری پوزیتال انکودر Posital frabaانکودر پروفی باس ابسولوت پروفی باس رزولوشن دقت خروجی انکودر نماینده انحصاری پوزیتال آلمان
با چرخش شفت، ترکیبی منحصر به فرد از گیرندههای نوری توسط الگوی روی دیسک روشن میشود یا از نور جلوگیری میکند. برای مدلهای چند دور، مجموعهای از دیسکهای کد اضافی وجود دارد که در یک قطار دنده چیده شدهاند. همانطور که شفت اصلی انکودر چرخش میکند، این دیسکها به هم متصل میشوند تا مانند چرخهای کیلومترشمار بچرخند. موقعیت چرخشی هر دیسک به صورت نوری نظارت میشود و خروجی تعداد خالص چرخشهای شفت انکودر است.
نماینده فروش posital عامل فروش پوزیتال انکودر Profibus DP Encoder Profibus DP رزولوشن انکودر Encoder Resolution نماینده انحصاری پوزیتال انکودر Posital frabaانکودر پروفی باس ابسولوت پروفی باس رزولوشن دقت خروجی انکودر
در صورت لزوم می توانید با کلیک روی عکس زیر کاتالوگ مشخصاتی این انکودر پروفی باس را مشاهده بفرمائید:
در زیر اطلاعات تکمیلی این انکودر قابل مشاهده است:
ویژگیها | مشخصات |
| رابط (Interface) | Profibus DP |
| پروفایل (Profile) | DPV0، DPV1 و DPV2 Class 2 (EN50170 + EN50254) |
| تشخیصها (Diagnostics) | حافظه (Memory) |
| عملکردهای دستی (Manual Functions) | سوئیچ انتخاب آدرس 0-99 و مقاومت ترمینال (با درپوش اتصال) |
| ویژگیها (Features) | محور گرد (Round Axis) |
| نرخ انتقال (Transmission Rate) | ≤12 Mbaud |
| چرخه رابط (Interface Cycle Time) | ≥ 1 ms |
| عملکردهای برنامهنویسی (Programming Functions) | رزولوشن، فاکتور دندانهگیری (رزولوشن فیزیکی)، اسکیلینگ سرعت + فیلتر، پیشتنظیم (نقطه صفر)، جهت شماری، سوئیچهای محدوده، شماره گره، تدریس (Teach-in)، تشخیص (Diagnosis) |
خروجیها (Outputs) | مشخصات |
| درایور خروجی (Output Driver) | رابط داده Profibus، از طریق اوپتوکوپلرهای گالوانیک جدا شده (Profibus Data Interface, galvanically isolated via opto-couplers) |
نماینبرای ده فروش posital عامل فروش پوزیتال انکودر Profibus DP Encoder Profibus DP رزولوشن انکودر Encoder Resolution نماینده انحصاری پوزیتال انکودر Posital frabaانکودر پروفی باس ابسولوت پروفی باسرزولوشن دقت خروجی انکودر نماینده انحصاری پوزیتال آلمان
نماینده فروش posital عامل فروش پوزیتال انکودر Profibus DP Encoder Profibus DP رزولوشن انکودر Encoder Resolution نماینده انحصاری پوزیتال انکودر Posital frabaانکودر پروفی باس ابسولوت پروفی باس رزولوشن دقت خروجی انکودر
اطلاعات الکتریکی (Electrical Data) | مشخصات |
| ولتاژ تغذیه (Supply Voltage) | 10 – 30 VDC |
| مصرف برق (Power Consumption) | ≤ 1.5 W |
| زمان راهاندازی (Start-Up Time) | < 1 s |
| محافظت در برابر قطبیت معکوس (Reverse Polarity Protection) | بله (Yes) |
| محافظت در برابر اتصال کوتاه (Short Circuit Protection) | بله (Yes) |
| EMC: تداخل انتشاری (EMC: Emitted Interference) | DIN EN 61000-6-4 |
| EMC: مقاومت در برابر نویز (EMC: Noise Immunity) | DIN EN 61000-6-2 |
| MTTF (MTTFd: mean time to dangerous failure) | 13.5 سال در 40 درجه سانتیگراد (13.5 years @ 40 °C) (EN ISO 13849-1) 3) |
سنسور (Sensor) | مشخصات |
| تکچرخه (Singleturn) | بله (Yes) |
| چندچرخه (Multiturn) | بله (Yes) |
| تکنولوژی (Technology) | اپتیکال (Optical) |
| رزولوشن تکچرخه (Resolution Singleturn) | 13 بیت (13 bit) |
| رزولوشن چندچرخه (Resolution Multiturn) | 12 بیت (12 bit) |
| تکنولوژی چندچرخه (Multiturn Technology) | دندانهگیری مکانیکی (Mechanical Gearing) (بدون باتری) |
| دقت (Accuracy) | ±0.0220° (14 – 16 بیت)، ±0.0439° (≤13 بیت) (INL) |
| کد (Code) | باینری (Binary) |
مشخصات محیطی (Environmental Specifications) | مشخصات |
| کلاس حفاظت (Shaft) | IP65 |
| کلاس حفاظت (Housing) | IP65 |
| دمای کارکرد (Operating Temperature) | -40 °C (-40 °F) – +85 °C (+185 °F) |
| دمای ذخیرهسازی (Storage Temperature) | -40 °C (-40 °F) – +85 °C (+185 °F) |
| رطوبت (Humidity) | 98% RH، بدون تشییه (Condensation not permitted) |
| مشخصات مکانیکی (Mechanical Data) | مشخصات |
| جنس درپوش اتصال (Connection Cap Material) | آلومینیوم (Aluminum) |
| جنس محور (Housing Material) | فولاد (Steel) |
| پوشش محور (Housing Coating) | روکش مرطوب (Wet coating) (RAL 9006 White Aluminium) + محافظت از خوردگی کاتدی (>720 ساعت مقاومت در برابر ترکیدگی نمک) |
| نوع فلنج (Flange Type) | Blind Hollow، ø 58 mm (B) |
| جنس فلنج (Flange Material) | آلومینیوم (Aluminum) |
| نوع محور (Shaft Type) | Blind Hollow، عمق = 30 mm |
| قطر محور (Shaft Diameter) | ø 15 mm (0.59″) |
| جنس محور (Shaft Material) | استیل ضدزنگ V2A (1.4305, 303) |
| لحظهای گشتاور (Rotor Inertia) | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| گشتاور اصطکاکی (Friction Torque) | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| حداکثر سرعت مکانیکی مجاز (Max. Permissible Mechanical Speed) | ≤ 12000 1/min |
| مقاومت در برابر ضربه (Shock Resistance) | ≤ 100 g (نیمساین 6 ms، EN 60068-2-27) |
| مقاومت دائمی در برابر ضربه (Permanent Shock Resistance) | ≤ 10 g (نیمساین 16 ms، EN 60068-2-29) |
| مقاومت در برابر ارتعاش (Vibration Resistance) | ≤ 10 g (10 Hz – 1000 Hz، EN 60068-2-6) |
| طول (Length) | 99 mm (3.90″) |
| وزن (Weight) | 460 g (1.01 lb) |
| حداکثر انحراف محوری / شعاعی مجاز (Maximum Axial / Radial Misalignment) | استاتیک ± 0.3 mm / ± 0.5 mm؛ دینامیک ± 0.1 mm / ± 0.2 mm |
اتصال الکتریکی (Electrical Connection) | مشخصات |
| جهت اتصال (Connection Orientation) | شعاعی (Radial) |
| نوع اتصال (Connection Type) | 3 x Cable Gland |
| نوع درپوش اتصال (Connection Cap Type) | قابل جابجایی برای تعویض آسان انکودر بدون نیاز به نصب دوباره کابل، سوئیچهای چرخشی با شماره گره قابل مشاهده، بدون اجزای فعال، سوئیچ مقاومت ترمینال خروجی اتصال به بوس، اسپرینگ کلیپهای بزرگ |
نماینده فروش posital عامل فروش پوزیتال انکودر Profibus DP Encoder Profibus DP رزولوشن انکودر Encoder Resolution نماینده انحصاری پوزیتال انکودر Posital frabaانکودر پروفی باس ابسولوت پروفی باس
در صورت نیاز به اطلاعات بیشتر از تماس با مجموعه کنترل حرکت ایران دریغ نفرمائید.
